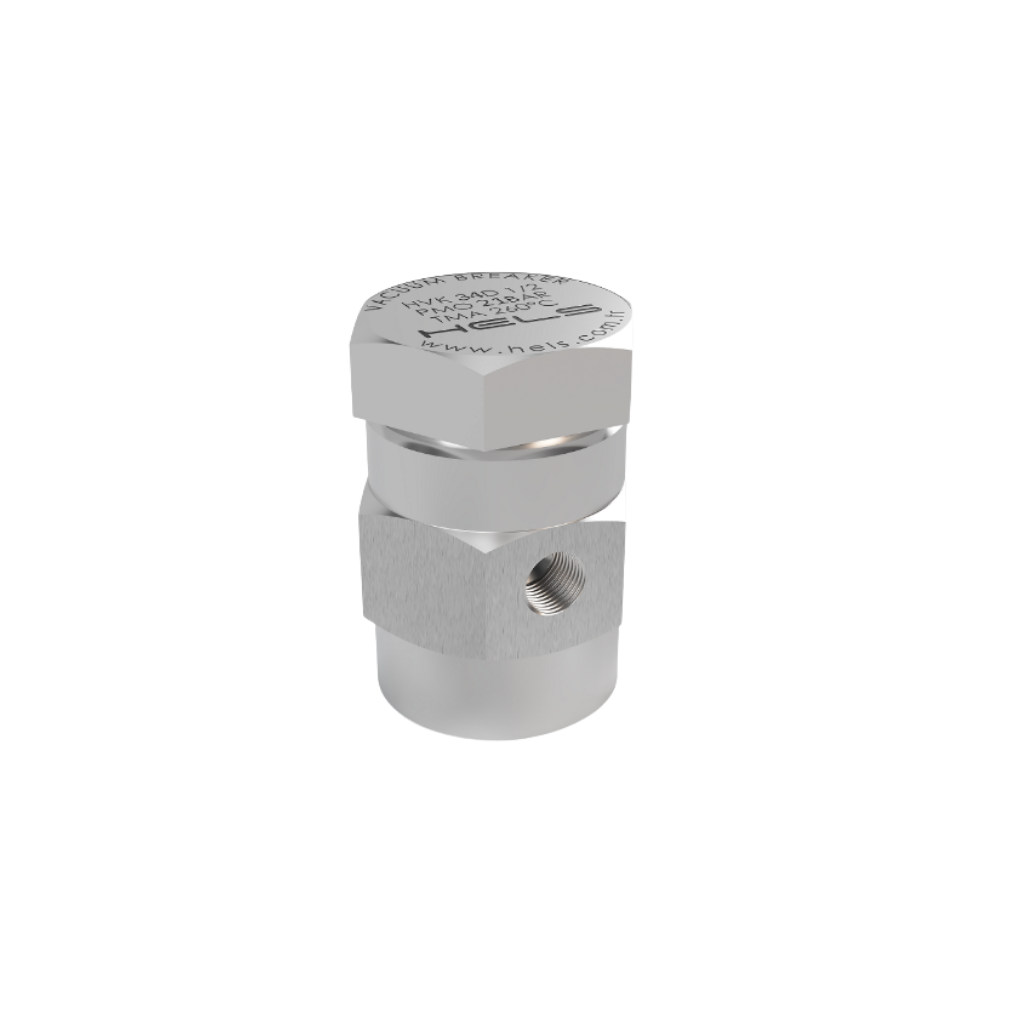

VAKUM KIRICILARA GENEL BAKIŞ
Sistemdeki basınç atmosfer basıncının altına düştüğünde oluşabilecek vakumu engellemek için kullanılır. Tesisinizi ve ekipmanınızı vakuma karşı korur. Aynı zamanda hatlardan ve depolama tanklarından kondensin verimli şekilde tahliye edilmesini sağlar.Genel Yoğuşma buhar tesisatlarında istenmeyen bir durumdur. Yoğuşma; ortamdaki buhar yüksek basınçlarda hattın kesilmesiyle tesisatta oluşan soğuma ile yoğuşma meydana gelir. Yoğuşmayla birlikte suya dönüşen buhar ortamda hacim azalmasına neden olur ve ortamdaki basınç giderek azalır ve sistemde vakum oluşur.Vakum Kırıcıları; ortamdaki basıncı dengelemek amacıyla tesisatın uygun konumlarına yerleştirilir. Prensip olarak buhar hatlarında çekvalf görevi üstlenir. Ortamdaki basınç düşerse içeriye hava alarak basıncı dengeler veya ortamdaki yüksek basınç oluşmaya başlayınca kapanarak basıncını dengede tutar. Buhar geçen v kondens oluşan hatlarda kullanılmak amacıyla dizayn edilmiş, küçük boyutlarda üretilmiş genel amaçlı ürünlerdir. Konum olarak Vakum Kırıcı, sistem bağlantısı altta olacak şekilde dikey monte edilmelidir.Buhar tesisatlarının ve buhar cihazlarının kullanımı sırasında “ yüksek basınç” oluşabilir. Ancak kullanım kesildiğinde hattın soğuması sebebiyle, içeride kalan buhar yoğuşur. Buharın suya dönüşmesi nedeniyle meydana gelen hacim azalması sonucunda içeride basınç giderek azalır ve sistemde vakum oluşur.
MATERIAL LIST / MALZEME LİSTESİ
1 Body / Gövde AISI 304
2 Cover / Kapak AISI 304
3 Seat / Sit AISI 304
4 Gasket / Conta AISI 304
5 Vave / Valf AISI 304
WORKING CONDITIONS / ÇALIŞMA ŞARTLARI HVK 34
Max.Design Pressure / Max.Dizayn Basıncı PMA Bar 25
Max.Design Temperature / Max.Dizayn Sıcaklığı TMA °C 250
Max.Working Pressure / Max.Çalışma Basıncı PMA Bar 21
Max.Working Temperature / Max.Çalışma Sıcaklığı TMA °C 400
APPLICATIONS / UYGULAMALAR
Iron Machines Ütüler
Drying Units Kurutma Üniteleri
Pressing Units Presleme Üniteleri
Steam Jacket Pipelines Buhar Ceketli Borular
