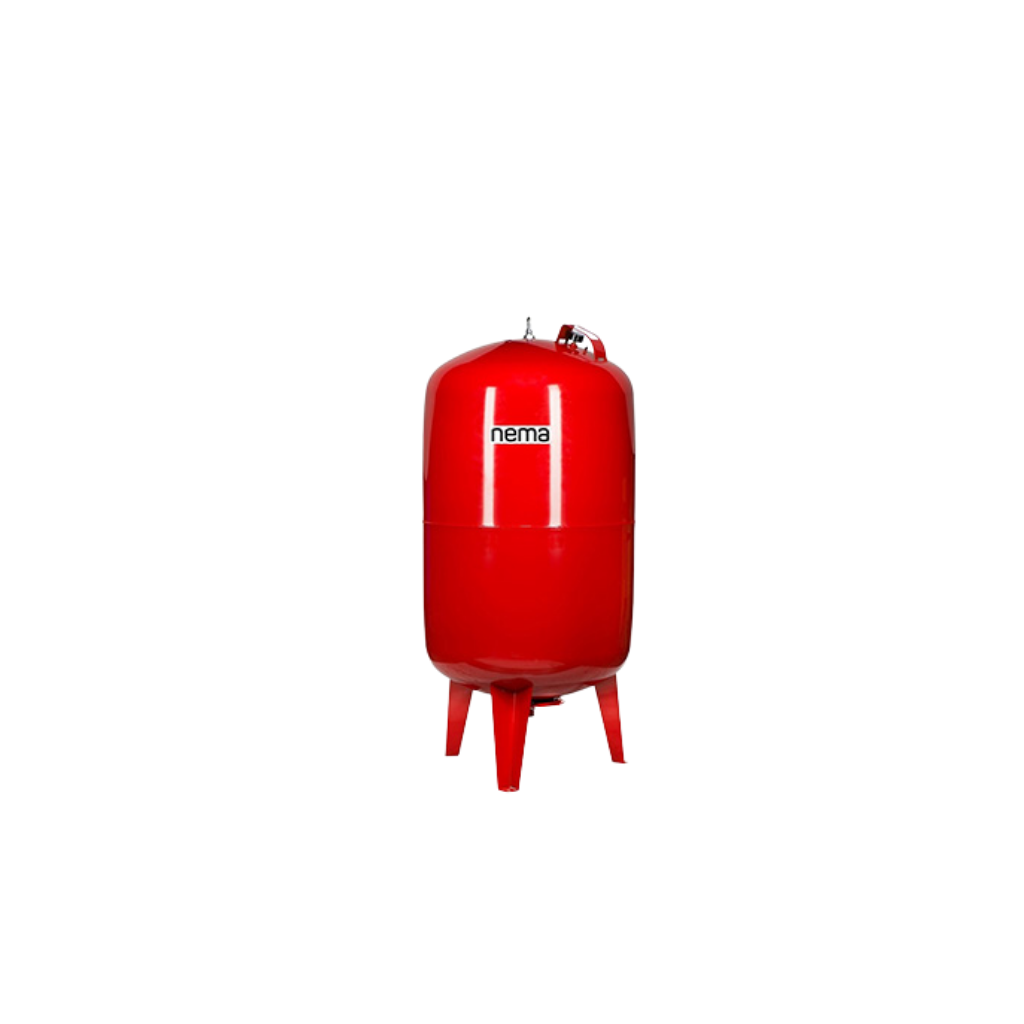

Nema Wınkelmann 50 Lt Dikey Genleşme Tankı (Nema50ltdık)

Dikey Tip Genleşme Tankı

Isıtma, soğutma ve su basınçlandırma sistemlerinde temel bir bileşen olan dikey tip genleşme tankları, sistemdeki basınç dengesini sağlayarak, ekipmanların ömrünü uzatır ve enerji verimliliğini artırır. Bu tanklar, yüksek kaliteli malzemelerle üretilmiş olup, enerjiyi verimli kullanmanızı sağlar.

Genleşme Tankı Ürün Özellikleri

• Yönetmelik ve Standartlara Uygunluk: 2014/68/EU Basınçlı Ekipmanlar Direktifi ve TS-EN 13831 standartlarına uygun.

• Değiştirilebilir Membran: DIN 4807-3 normlarına uygun, değiştirilebilir EPDM membran. İsteğe bağlı olarak Bütil membran ile de temin edilebilir.

• Dayanıklı Yapı: Elektrostatik toz boya kaplamalı çelik gövde ile uzun ömürlü koruma sağlar.

• Geniş Sıcaklık Aralığı: Membran çalışma sıcaklığı -10 °C ile 70 °C arasında; izin verilen maksimum sıcaklık +110 °C.

• Geniş Kullanım Alanı: Su ve su-glikol karışımları (maksimum %50 glikol) ile uyumlu.

• Manometre Donanımı: 100 litre ve üzeri modellerde basınç ölçümünü kolaylaştıran manometre mevcuttur.

Teknik Bilgiler

• Malzeme: Çelik gövde, EPDM/Bütil membran

• Kapasite: 100 litre ve üstü modeller

• Maksimum Çalışma Basıncı: 16 BAR

• Bağlantı Tipi: Standart flanş bağlantıları

• Boyutlar: Kapasiteye göre farklılık gösterir

• Aksesuarlar: Manometre, doldurma valfi, tahliye valfi

Dikey Tip Genleşme Tankı Çalışma Prensibi

Genleşme tankları, su ve gaz olmak üzere iki ana bölümden oluşur. Bu bölümler esnek bir membran ile birbirinden ayrılmıştır. Membran sayesinde su, gaz ile temas etmez ve bu durum sistemin verimli çalışmasını sağlar.

• Basınç Dengesi: Sıcaklık arttıkça suyun hacmi büyür, tanktaki su bölmesi genişleyerek bu değişikliği absorbe eder ve sistemin basıncını dengede tutar.

• Gaz Odası: Üst kısımdaki gaz odası (genellikle azot veya hava ile doldurulur) basıncın dengelenmesine yardımcı olur. Su hacmi arttıkça gaz sıkışır ve bu durum basınç sabitliğini sağlar.

• Basınç Ayarı: Doldurma valfi aracılığıyla gaz basıncı ayarlanarak sistem ihtiyaçlarına uygun hale getirilir.

Kullanım Alanları

• Isıtma ve Soğutma Sistemleri: Su hacmindeki değişimleri dengeleyerek aşırı basınç sorunlarını önler.

• Güneş Enerjisi Sistemleri: Güneşle ısınan suyun neden olduğu basınç değişimlerini dengeleyerek sistemin verimli çalışmasını sağlar.

• Hidrofor Sistemleri: Pompa sistemlerinde dengeleyici görev üstlenerek sık devreye girme durumunu azaltır, enerji verimliliği sağlar.

• Su Tedarik Uygulamaları: Booster sistemlerinde akış farklarını dengeleyerek sistem stabilitesini artırır, pompa yükünü azaltır.

Kullanım Faydaları

• Basınç Kontrolü: Sabit basınç sağlar, dalgalanmaları önler.

• Enerji Verimliliği: Pompa ve kazanların çalışma süresini optimize eder.

• Uzun Ömürlü Kullanım: Dayanıklı yapı sayesinde uzun süreli kullanım sunar.

• Sistem Koruması: Aşırı basınca karşı sistem elemanlarını korur, bakım maliyetlerini düşürür.

Dikey Tip Genleşme Tankı


Isıtma, soğutma ve su basınçlandırma sistemlerinde temel bir bileşen olan dikey tip genleşme tankları, sistemdeki basınç dengesini sağlayarak, ekipmanların ömrünü uzatır ve enerji verimliliğini artırır. ORFA Endüstriyel Mamüller tarafından sunulan bu dikey tip genleşme tankları, yüksek kaliteli malzemelerle donatılmıştır ve enerjiyi verimli kullanmanızı sağlar.


Genleşme Tankı Ürün Özellikleri

Yönetmelik ve Standartlara Uygunluk: 2014/68/EU Basınçlı Ekipmanlar Direktifi ve TS-EN 13831 standartlarına uygun.

Değiştirilebilir Membran: DIN 4807-3 normlarına uygun, değiştirilebilir EPDM membran. İsteğe bağlı olarak Bütil membran ile de temin edilebilir.

Dayanıklı Yapı: Elektrostatik toz boya kaplamalı çelik gövde ile uzun ömürlü koruma.

Geniş Sıcaklık Aralığı: Membran için çalışma sıcaklığı -10 °C ile 70 °C arasında, müsaade edilen azami sıcaklık ise +110 °C.

Geniş Kullanım Alanı: Su ve su-glikol karışımları (azami %50 glikol) için uygun.

Manometre Donanımı: 100 litre ve üstü modellerde basınç ölçümünü kolaylaştıran manometre bulunmaktadır.

Genleşme Tankı Teknik Bilgiler

Malzeme: Çelik gövde, EPDM/Bütil membran

Kapasite: 100 litre ve üstü modeller

Maksimum Çalışma Basıncı: 16 BAR

Bağlantı Tipi: Standart flanş bağlantıları

Boyutlar: Çeşitli kapasitelere göre farklı boyut seçenekleri

Aksesuarlar: Manometre, doldurma valfi, tahliye valfi

Genleşme Tankı Dikey Tip Çalışma Prensibi

Genleşme tankları, ısıtma, soğutma ve güneş enerjisi sistemlerinde, su basıncını dengelemek ve sistemin güvenli çalışmasını sağlamak için hayati bir rol oynar. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satışa sunulan Dikey Tip Genleşme Tankları, basit ama etkili çalışma prensibi ile öne çıkar. İşte bu tankların nasıl çalıştığına dair detaylı bir açıklama:


Genleşme Tankı Temel Çalışma Prensibi

Dikey Tip Genleşme Tankları, su ve gaz olmak üzere iki ana bölümden oluşur. Bu bölümler, tank içerisinde bulunan esnek bir membran ile birbirinden ayrılmıştır. Membran, suyun gaz ile temasını engeller ve bu sayede sistemin etkin ve uzun ömürlü çalışmasını sağlar.


Basınç Dengesi Sağlama: Sistemdeki suyun sıcaklığı arttığında, su genleşir ve hacmi artar. Bu durumda, genleşme tankının su bölmesi daha fazla su alarak hacim artışını absorbe eder. Bu süreçte, suyun hacim değişikliklerini dengeleyerek sistemdeki basıncın sabit kalmasını sağlar.


Gaz Odasının Rolü: Genleşme tankının üst kısmında bulunan gaz odası, genellikle azot veya hava ile doldurulur. Bu gaz, tankın içindeki basıncın kontrol edilmesine yardımcı olur. Su hacmi arttığında, membran yukarı doğru itilir ve gaz sıkışır. Gazın sıkışması, suyun hacim değişikliklerini dengeleyerek sistemdeki basıncı sabit tutar.


Basınç Ayarı: Genleşme Tankı Gaz odasındaki basınç, tank üzerindeki bir doldurma valfi kullanılarak ayarlanır. Bu ayar, sistemin ihtiyacına göre yapılır ve doğru basınç seviyesinin korunmasını sağlar. Bu basınç ayarı, genleşme tankının su hacmini dengeleme kapasitesini optimize eder.


Genleşme Tankı Kullanım Alanları


Isıtma ve Soğutma Sistemleri: Genleşme tankları, ısıtma sistemlerinde suyun hacim değişikliklerini dengeleyerek tesisatın güvenli ve verimli çalışmasını sağlar. Kombi veya kazan tarafından ısıtılan suyun hacmi arttıkça oluşan basıncı absorbe eder ve bu sayede sistemdeki aşırı basınç sorunlarını önler. Soğutma sistemlerinde de benzer şekilde çalışarak suyun hacim değişikliklerini dengeler.


Güneş Enerjisi Sistemleri: Genleşme Tankı Güneş enerjisi ile ısınan suyun hacim değişikliklerini dengeleyerek sistemin sürekli ve verimli çalışmasını sağlar. Bu sistemlerde basınç değişikliklerinin dengelenmesi özellikle önemlidir, çünkü güneş enerjisi ile ısınan suyun basıncı sık sık değişir.


Hidrofor Sistemleri: Genleşme Tankı Basınçlı su sistemlerinde denge tankı olarak kullanılır. Denge tankı, hidrofor pompalarının sık devreye girip çıkmasını önler, enerji tasarrufu sağlar ve sistemde oluşabilecek koç darbesini engeller. Ayrıca, hidrofor motorlarının ömrünü uzatır ve bakım maliyetlerini düşürür.


Su Tedarik Uygulamaları: Booster sistemlerinde, pompalanan hacimsel akış ile gerekli olan hacimsel akış arasındaki farkı dengeleyerek sistemin stabil çalışmasını sağlar. Bu tanklar ayrıca pompanın frekans değişimini azaltarak azami yükü düşürür.


Genleşme Tankı Ürün Kullanım Faydaları

Basınç Kontrolü: Sistemlerinize sabit basınç sağlar, basınç dalgalanmalarını dengeler.

Enerji Verimliliği: Pompa ve kazanların çalışma süresini optimize ederek enerji tasarrufu sağlar.

Uzun Ömürlü Kullanım: Dayanıklı malzeme ve yapı sayesinde uzun yıllar güvenle kullanabilirsiniz.

Sistem Koruması: Aşırı basınç sorunlarını önleyerek tesisatın ve cihazların ömrünü uzatır, bakım maliyetlerini azaltır.
