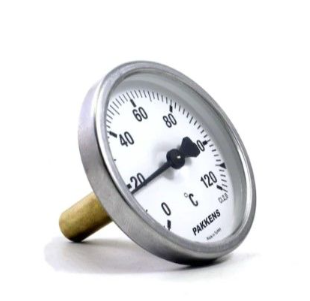

Q100 120° Termometre 15 Cm Arka Bağlantılı 1/2'' (190)

Arka Bağlantılı Termometre: Endüstriyel Uygulamalar İçin Yüksek Hassasiyetli Sıcaklık Ölçümü

Ürün Özellikleri

• Bi-Metal Teknolojisi: İki farklı metalin birleşimi ile oluşturulan helezon yay, ısı algılaması sırasında eksen etrafında döner ve hassas sıcaklık ölçümü sağlar. Bu mekanizma, sıcaklık değişimini kadran üzerinde gösterir.
• Yüksek Hassasiyet: Yüksek ölçüm hassasiyeti gerektiren endüstriyel uygulamalarda mükemmel performans sunar.
• Paslanmaz Çelik Yapı: Paslanmaz çelik malzeme, aşındırıcı sıvılar ve gazlarla yapılan sıcaklık ölçümlerinde uzun süreli güvenilirlik sağlar.

Teknik Özellikler

• Gövde Çapı: Ø200 mm
• Sıcaklık Aralığı: 120°C
• Daldırma Boyu: 15 cm
• Hassasiyet: ±%2 (KL 2,0)
• Çalışma Aralığı: Tam skala
• Endüstri Sektörleri: Petrol rafinerileri, kimyasal tesisler, makineler, HVAC, kazan üretimi

Yapısal Özellikler

• Uygunluk: EN 13190 standartlarına uygundur.
• Hassasiyet Sınıfı: KL 2.0 hassasiyet sınıfına sahiptir.
• Koruma Sınıfı: IP51 koruma sınıfı ile toza ve suya karşı dayanıklıdır.
• Maksimum Basınç Dayanımı: 25 Bar'a kadar dayanıklıdır.

Arka Bağlantılı Termometre Çalışma Prensibi

• Bi-Metal Şeritler: Termometrenin temel bileşeni olan bi-metal şeritler, farklı genleşme katsayılarına sahip iki metalin birleşiminden oluşur. Bu metaller genellikle sıcaklık değişimlerine dayanıklı alaşımlardan seçilir.

• Helezon Yay Mekanizması: Bi-metal şeritler, helezon şeklinde sarılır. Sıcaklık değiştikçe, her iki metalin farklı genleşme oranlarına bağlı olarak helezon yay açılır veya kapanır. Bu hareket, sıcaklık değişimlerini hassas bir şekilde algılar.

• Hareket Mili ve Kadran İbreleri: Helezon yay mekanizmasının merkezine yerleştirilen hareket mili, sıcaklık değişimlerine bağlı olarak döner. Bu hareket, termometrenin kadranındaki ibreye iletilir ve sıcaklık değişimini gösterir.

Montaj ve Termovel Kullanımı

• Arka Bağlantılı Montaj: Arka bağlantı, termometrenin sistemlere güvenli bir şekilde monte edilmesini sağlar. Bu montaj tipi, termometrenin doğru sıcaklık ölçümleri yapmasına olanak tanır.

• Termovel Kullanımı: Termovel, termometrenin ölçüm yapan kısmını koruyan bir kılıftır. Paslanmaz çelikten (AISI-316L) üretilmiş olan termovel, aşındırıcı sıvıların etkilerinden korur ve bakım yapılmasını kolaylaştırır.

Uygulama Alanları

• HVAC Sistemleri
• Isıtma ve Soğutma Sistemleri
• Su ve Gaz Hatları
• Petrol Rafinerileri
• Kimyasal Tesisler
• Kazan Üretimi
