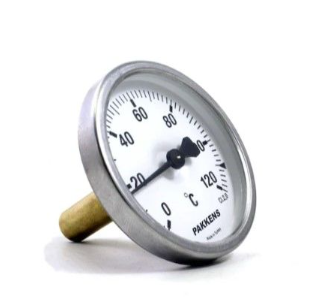

Q100 300° Termometre 40 Cm Arka Bağlantılı 1/2'' (193)

Pakkens Alt Bağlantılı Termometre: Yüksek Hassasiyet ve Güvenilir Sıcaklık Ölçümü

Ürün Özellikleri

• Bi-Metal Teknolojisi: İki farklı metal şeridin birleşimi ile oluşturulan helezon yay, ısı algılaması sırasında eksen etrafında dönerek hassas sıcaklık ölçümü sağlar. Bu sistem, merkezdeki hareket milini döndürerek sıcaklık bilgisini kadrana aktarır.
• Yüksek Hassasiyet: Yüksek ölçüm hassasiyeti gerektiren uygulamalarda kullanılmak üzere tasarlanmıştır.
• Paslanmaz Çelik Yapı: Paslanmaz çelik malzemesi, aşındırıcı olmayan sıvı ve gazların sıcaklık ölçümlerinde mükemmel performans gösterir.

Teknik Özellikler

• Gövde Çapı: Ø100 mm
• Sıcaklık Aralığı: 0°C +300°C
• Daldırma Boyu: 40 cm
• Hassasiyet: ±%2 (KL 2,0)
• Çalışma Aralığı: Tam skala
• Endüstri Sektörleri: Petrol rafinerileri, kimyasal tesisler, makina üreticileri, ısıtma ve iklimlendirme cihazları, kazan üreticileri

Yapısal Özellikler

• Uygunluk: EN 13190 standartlarına uygundur.
• Hassasiyet Sınıfı: KL 2.0 hassasiyet sınıfında yer alır.
• Koruma Sınıfı: IP51 koruma sınıfı ile toza ve suya karşı dayanıklıdır.
• Maksimum Basınç Dayanımı: 25 Bar'a kadar basınç dayanımı sağlar.

Pakkens Alt Bağlantılı Termometre Çalışma Prensibi

Bi-Metal Teknolojisi

• Bi-Metal Şeritler: Termometrenin temel bileşeni olan bi-metal şeritler, farklı genleşme katsayılarına sahip iki metalin bir araya getirilmesiyle oluşturulur. Bu metaller, genellikle yüksek sıcaklık değişimlerine dayanıklı özel alaşımlardan seçilir.

• Helezon Yay Mekanizması: Bi-metal şeritler, helezon şeklinde sarılır. Sıcaklık değiştiğinde, her iki metalin farklı genleşme oranlarına bağlı olarak helezon yay açılır veya kapanır. Bu mekanik hareket, sıcaklık değişimlerini hassas bir şekilde algılar.

• Hareket Mili ve Kadran İbreleri: Helezon yay mekanizmasının merkezine yerleştirilen hareket mili, sıcaklık değişimlerine bağlı olarak döner. Bu dönme hareketi, termometrenin kadranına bağlı ibreye iletilir. İbre, sıcaklık değişimini kadran üzerinde gösterir.

Montaj ve Termovel Kullanımı

• Alt Bağlantılı Montaj: Pakkens Alt Bağlantılı Termometre, alt bağlantı noktası sayesinde sistemlere kolayca monte edilir. Bu montaj tipi, termometrenin doğru ve güvenilir sıcaklık ölçümleri yapmasını sağlar.

• Termovel Kullanımı: Termovel, termometrenin ölçüm yapan kısmını koruyan bir kılıftır. Paslanmaz çelikten (AISI-316L) üretilmiş olan termovel, ölçüm cihazını aşındırıcı olmayan sıvı ve gazların etkilerinden korur. Ayrıca, termovel sayesinde sistem durdurulmadan termometre değiştirilebilir veya bakım yapılabilir.

Uygulama Alanları

Pakkens Alt Bağlantılı Termometre, geniş bir uygulama yelpazesinde kullanılabilir:

• İklimlendirme ve Soğutma Sistemleri
• Isıtma Sistemleri
• Havalandırma Sistemleri
• Sıcak Su Depoları
• Güneş Kollektörleri
