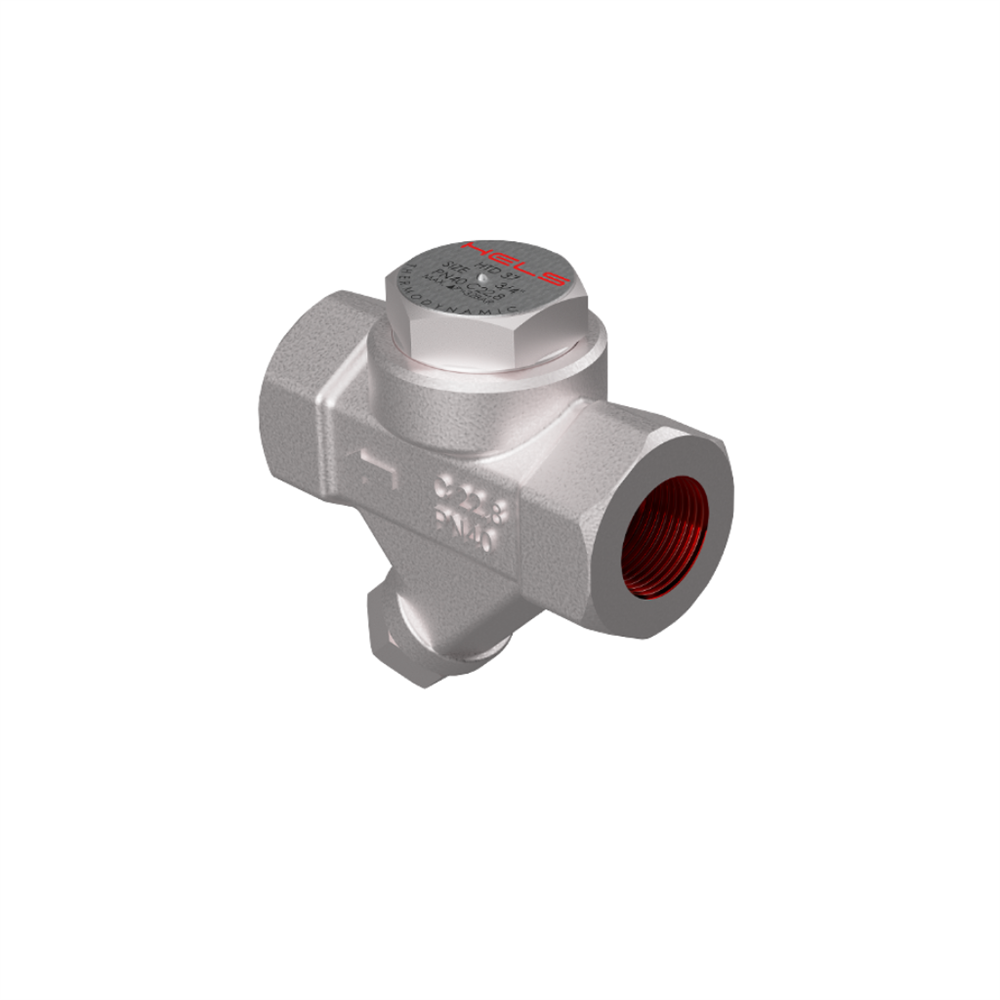

Hels HTD37D 1/2'' Dişli Termodinamik Kondenstop – 32 Bar

| Termodinamik Kondenstop Nedir?

Termodinamik kondenstoplar, buhar ve kondensin dinamik basınç farkına (termodinamik özelliklerine) göre kesintili çalışır ve genel olarak buharlaşma sıcaklığının 2-3 ºC altına kadar olan sıcak kondensi tahliye eder. Termodinamik kondenstoplar giriş – çıkış bağlantılarından oluşan, gövde, sit ve diskin oturduğu boşluğun, kapağı açmakapama işlemini gerçekleştiren disk ve filtreden oluşurlar. Hareketli tek parçası bu disktir. Gövde aynı merkezli iki yatak çemberine sahiptir. İç çember girişi, dış çember ise dış yuvayı çevreler. Bu yatak çemberinin arasında çıkış delikleri vardır. Yatak çemberlerinin yüzeyleri çok duyarlı olarak düzgün şekilde işlenip leplenmiştir. Dolayısıyla disk her iki yatak çemberinin üzerine aynı anda oturur ve kondenstopun kapalı pozisyonda olması için giriş- çıkış arasında vana görevi yapar. Üst kapak ise diskin yukarı hareketini sınırlayan alt yatağın izdüşümü şeklinde düşünülmüş bir yüzeye sahiptir. Bu durumda diskin üstünde her zaman bir boşluk mevcuttur. Bu boşluk kontrol haznesi olarak adlandırılır ve disk ile üst yatak kenarları arasında kondenstopun en önemli görevini üstlenir. Disk, dış çember üstüne oturduğunda kontrol haznesini çıkıştan ayırır. Termodinamik kondenstopların sızdırmazlık bölümü paslanmaz çelik olup, gövde dövme çelikten imal edilmiştir. Çalışma şartlarında, karşı basınç, ön basıncın %80 ini geçmemelidir. Aksi durumda kondenstop kapama yapamayacağı için buhar kaçıracaktır. Kondens yüküne bağlı olarak kesikli tahliye yapabilir. Bakım kolaylığıyla birlikte tüm yedek parçalarının temin edilmesi mümkündür. Filtresi gövdenin altındadır ve temizleme işlemi oldukça kolaydır. Sağlam yapısı nedeniyle koç darbelerinden etkilenmezler. Bu sebeple; kollektör, ana buhar hat cebi ve hat sonu için en ideal seçimdir. Ancak hava tahliyesinde zayıf kaldığı için eşanjör çıkışlarında kullanılması tavsiye edilmez

| İç Materyali Nedir?

1 Cover / Kapak AISI 303

2 Body / Gövde C22,8

3 Seat / Sit AISI 420

4 Disc / Disk AISI 420

5 Cover Gasket / Kapak Contası AISI 304/321

6 Filter / Filtre AISI 304/321

7 Filter Gasket / Filtre Contası AISI 304/321

8 Cap Nut / Kör Tapa ST37-2

| Termodinamik Kondenstop Nedir? Termostatik Kondenstop ile Farkları

Termodinamik kondenstop, buhar hatlarında yoğunlaşan kondens suyu otomatik olarak tahliye eden, mekanik bir cihazdır. Bu cihaz, özellikle yüksek sıcaklık ve basınçlı buhar hatlarında güvenli ve verimli bir şekilde çalışır. Termodinamik kondenstop, buharın kinetik enerjisi ve basıncı ile çalışan basit fakat etkili bir tasarıma sahiptir.

Termodinamik ve Termostatik Kondenstop Farkları:

Çalışma Prensibi: Termodinamik kondenstoplar, buhar ile kondens arasındaki basınç farkını kullanarak açılıp kapanır. Termostatik kondenstoplar ise sıcaklık değişimine duyarlı bir termostat kullanır ve kondensin sıcaklığı değiştikçe açılıp kapanır.

Kullanım Alanı: Termodinamik kondenstoplar genellikle yüksek basınçlı buhar hatları, kazan çıkışları ve endüstriyel proseslerde tercih edilir. Termostatik kondenstoplar ise daha düşük basınçlı buhar hatları ve eşanjörler gibi uygulamalarda kullanılır.

Bakım ve Dayanıklılık: Termodinamik kondenstoplar basit yapısı nedeniyle daha az bakım gerektirir ve yüksek basınca dayanıklıdır. Termostatik kondenstoplar daha hassas elemanlara sahiptir ve düzenli kontrol gerektirir.

| Termodinamik Kondenstop Çalışma Prensibi ve Bağlantısı

Termodinamik kondenstop, içinde yer alan disk ve hazne sistemi sayesinde çalışır. Bu disk, buharın yüksek basıncına maruz kaldığında kapanır; kondens biriktiğinde basınç düşer ve disk açılarak kondensin tahliyesini sağlar.

Bağlantısı:

Buhar hattına genellikle yatay veya dikey olarak bağlanabilir.

Giriş hattı buhar hattına, çıkış hattı drenaj veya kondens toplama hattına bağlanır.

Montajda hattın yönüne ve basınca dikkat edilmelidir.

Kullanılabilecek ürünler:

Buhar kazanları

Isıtma eşanjörleri

Buhar distribüsyon hatları

Termal vana ve çekvalflerle birlikte güvenli kullanım sağlanabilir

| Termodinamik Kondenstopun Montajı ve Kullanımı

| Montajı Nasıl Yapılır?

Termodinamik kondenstop, buhar hattının sonuna veya eşanjör, ısıtma cihazı çıkışına monte edilir.

Dikey veya yatay montaj yapılabilir, ancak üretici tarafından önerilen pozisyon tercih edilmelidir (çoğu model dikey montajı önerir).

Akış yönü önemlidir: Pompanın veya cihazın yönüne göre “FLOW” okuna dikkat ederek bağlanmalıdır.

Bağlantı için genellikle dişli veya flanşlı bağlantı kullanılır; boru sızdırmazlığı için sızdırmaz contalar veya teflon bant kullanılır.

Montaj yüksekliği: Pompa veya cihaz çıkışından sonra kondenstop suyun doğal akışını engellemeyecek şekilde bağlanmalıdır.

Montaj sonrası hattın içindeki basınç ve sıcaklık değerleri kontrol edilmelidir.

| Çalışma Prensibi

Termodinamik kondenstop, buhar ve yoğuşan su arasındaki basınç farkını kullanarak açılır ve kapanır.

Kondenstop, içerisindeki metal disk veya kapsül sayesinde buharı geçirmezken yoğuşan suyu tahliye eder.

Basınç farkı farkını nereden anlar?

Kondenstop, yoğuşan su ile buhar arasındaki basınç farkını kapsül veya disk mekanizması ile hisseder.

Yoğuşan su hattında basınç birikirse disk açılır ve su tahliye edilir.

Basınç eşitlenince disk kapanır, buhar geçmez.

| Basınç Farkı Ne Kadar Olunca Çalışır?

Termodinamik kondenstoplar yaklaşık 0,2–0,5 bar basınç farkında açılıp kapanacak şekilde tasarlanır (model ve marka fark edebilir).

Bu basınç farkı, yoğuşan suyun buhar hattından tahliye edilmesi için yeterlidir.

Çok düşük basınç farkında çalışmaz, çok yüksek basınç farkında ise tahliye sırasında gürültü veya titreşim olabilir.

| Termodinamik Kondenstop ile Termostatik ve Şamandralı Kondenstop Arasındaki Farklar

| Çalışma Şartları:

Max.Working Pressure / Max.Çalışma Basıncı :  PMO Bar 46

Max.Working Temp. / Max.Çalışma Sıcaklığı :  TMO °C 400

Max.Differantial Pressure / Max.Fark Basıncı :  PMX Bar 32

| UYGULAMALAR

Iron Machines Ütüler

Tracking Lines Takip Hatları

Drying Units Kurutma Üniteleri

Pressing Units Presleme Üniteleri

Steam Jacket Pipelines Buhar Ceketli Borular
