Hels HTK67D 1/2'' Dişli Şamandralı Kondenstop – 32 Bar

| Termostatik Kondenstop Ne İşe Yarar ?

Termostatik kondenstop, buhar ve kondens arasındaki sıcaklık farkı üzerinde çalışan buhar tuzağıdır. Buharın sahip olduğu gizli ısıdan en fazla yararlanabilen tür olarak kabul edilen bu tür kondenstopların bağlantı şekli kolaylığı, hava ve yoğuşmayan gazların tahliyesi, bakım kolaylığı gibi avantajları vardır.

| Çalışma Prensibi

Buhar hattında kondens birikir ve sıcaklığı düşmeye başlar.

Termostatik kondenstop içindeki termal kapsül veya bimetal eleman, sıcaklık farkını algılar.

Kondens sıcaklığı düşer ve vana açılır → yoğuşma suyu tahliye edilir.

Buhar hattı sıcak ve aktif ise vana kapanır → canlı buhar kaybı minimuma iner.

Özetle: Termostatik kondenstop, kondensin sıcaklığına duyarlıdır; sadece suyu tahliye eder, buharı kaybetmez.

| Şamandralı Kondenstop (Float Type / Şamandralı)

Çalışma Prensibi:
Şamandıra, kondenstop gövdesinde bulunan kondensin seviyesine göre yükselir veya alçalır. Kondens belli seviyeye geldiğinde vana açılır ve su tahliye edilir.

Otomatik: Evet, kondens seviyesi mekanik olarak kontrol edilir.

Kullanım Alanı:

Buhar hatları, eşanjör çıkışları, kazan çıkışları

Yoğun kondens oluşan sistemler

Avantajı:

Yüksek kondens debisinde hızlı tahliye

Mekanik, dayanıklı ve güvenilir

Dezavantajı:

Sadece kondens seviyesi ile çalışır, sıcaklık farkını algılamaz

| Termostatik Kondenstop (Thermostatic / Termostatik)

Çalışma Prensibi:
İçindeki termal kapsül veya bimetal eleman, sıcaklık farkını algılar. Buhar sıcaklığında vana kapanır, kondens sıcaklığı düşmeye başladığında (soğuk kondens) vana açılır.

Otomatik: Evet, ama mekanizma sıcaklığa duyarlıdır.

Kullanım Alanı:

Düşük debili buhar hatları

Sensitif proses uygulamaları (ısıtma sistemleri, sterilizasyon cihazları)

Avantajı:

Canlı buhar kaybını minimuma indirir

Enerji tasarrufu sağlar

Hassas sıcaklık kontrolü gereken sistemlerde kullanılır

Dezavantajı:

Yüksek debili sistemlerde yeterince hızlı tahliye edemeyebilir

| Hangi Durumlarda Çalışır?

Buhar hattında yoğuşma suyu oluştuğunda

Hattın sıcaklığı, cihazın ayarlı çalışma sıcaklığının altına düştüğünde

Düşük debili hatlarda veya prosesin hassas olduğu durumlarda
Örneğin: sterilizasyon hatları, düşük debili proses buhar hatları, eşanjör ve küçük buhar cihazları

| Hangi Hatlarda Kullanılır?

Düşük debili buhar hatları: Buhar kaybını önlemek için

Hassas proses uygulamaları: Termal işlemler, sterilizasyon, laboratuvar hatları

Küçük ekipman çıkışları: Küçük kazan, ısıtıcı, eşanjör

Düşük basınçlı buhar hatları: Termostatik kondenstoplar yüksek debi için uygun değildir

| Hangi Ürünlerle Birlikte Kullanılır?

Termostatik kondenstop, sistemin güvenli ve verimli çalışması için genellikle şu ürünlerle birlikte kullanılır:

Pislik Tutucu / Filtre (Strainer)

Kondens hattındaki tortu ve çapakları süzer, kondenstop mekanizmasını korur

Çekvalf (Check Valve)

Buharın geri kaçmasını önler Özellikle dik veya yatay hatlarda güvenli çalışma sağlar

Tahliye Vanası (Drain Valve / Manuel Tahliye)

Bakım veya test işlemleri için kullanılır

Termostatik kondenstop otomatik tahliye yapar, manuel vana sadece kontrol içindir

By-pass Hattı (Opsiyonel)

Sistem bakımında kondenstop devre dışı bırakılabilir

| Montaj Önerileri

Kondenstop, kondensin toplandığı alt noktalara monte edilmelidir

Hattın akış yönü ok ile gösterildiği şekilde olmalıdır

Filtre ve çekvalf cihazın girişine eklenmelidir

Çıkış hattı eğimli veya dik şekilde, kondensin rahat tahliye edileceği pozisyonda olmalıdır

| Avantajları

Enerji tasarrufu sağlar → canlı buhar kaybını minimuma indirir

Hassas sıcaklık kontrolü → proses güvenliği sağlar

Mekanik yapısı dayanıklıdır, bakım gereksinimi düşüktür

Düşük debili ve hassas sistemlerde verimli çalışır

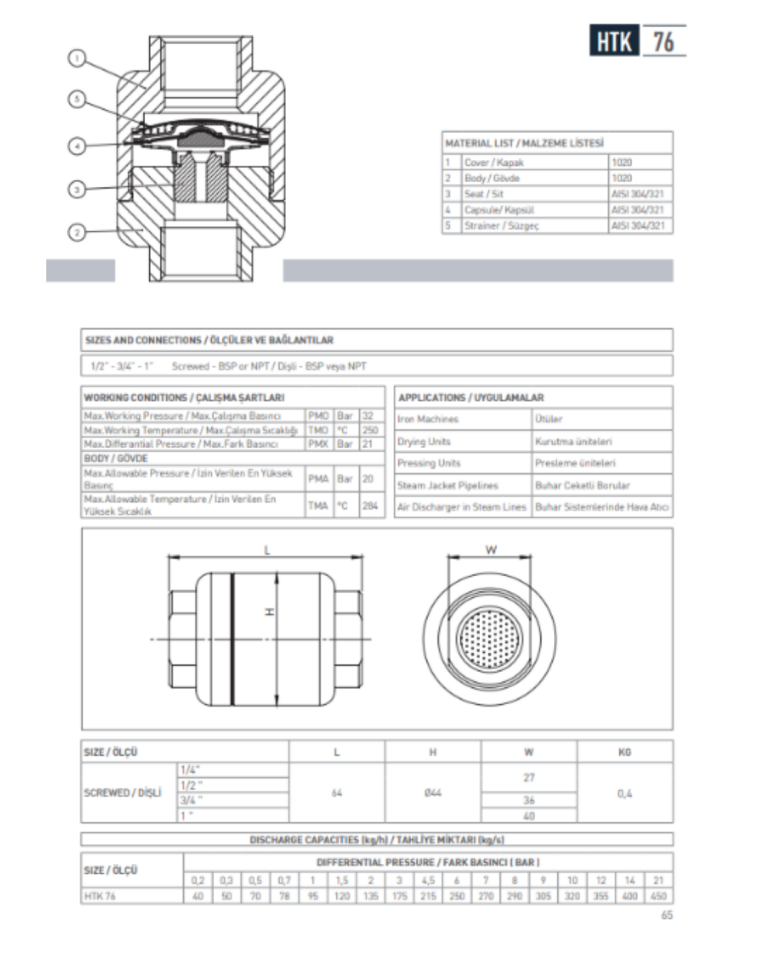

| WORKING CONDITIONS / ÇALIŞMA ŞARTLARI

Max.Working Pressure / Max.Çalışma Basıncı PMO Bar 32
Max.Working Temperature / Max.Çalışma Sıcaklığı TMO °C 250
Max.Differantial Pressure / Max.Fark Basıncı PMX Bar 21

| APPLICATIONS / UYGULAMALAR

Iron Machines Ütüler
Drying Units Kurutma üniteleri
Pressing Units Presleme üniteleri
Steam Jacket Pipelines Buhar Ceketli Borular
Air Discharger in Steam Lines Buhar Sistemlerinde Hava Atıcı
