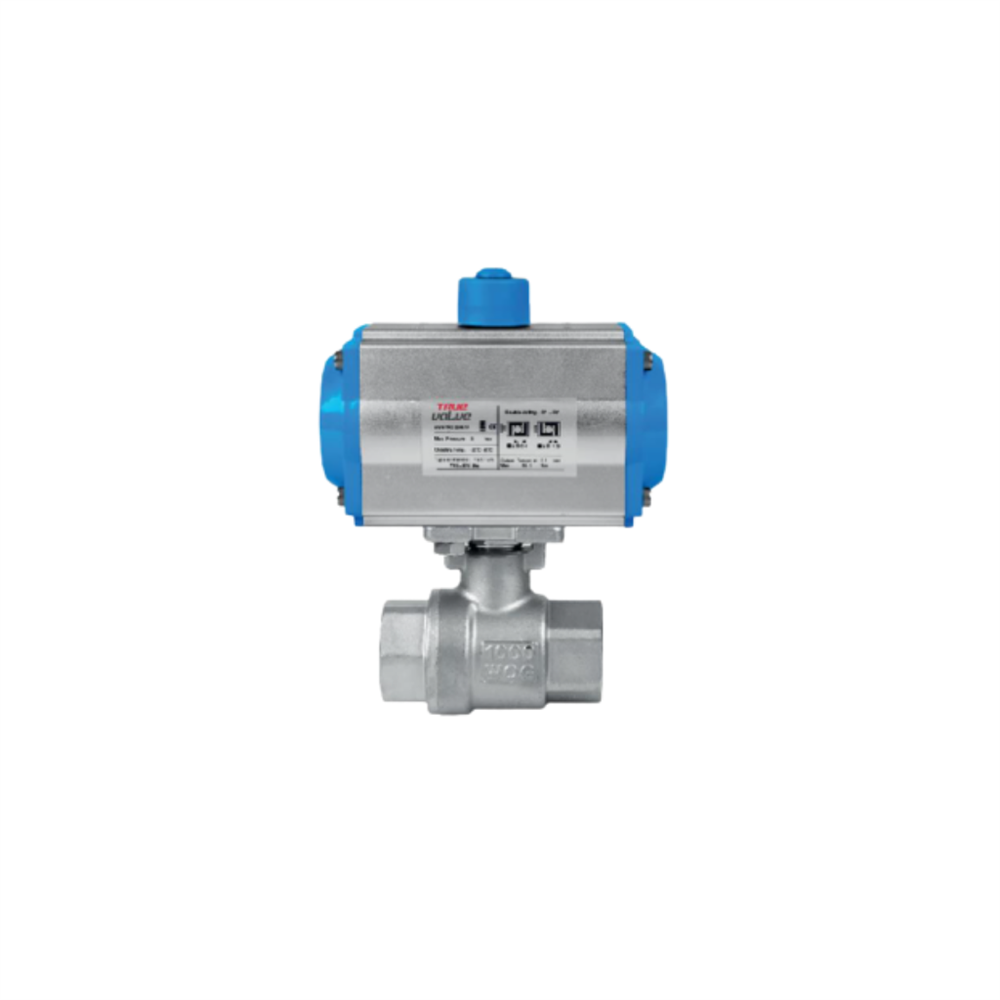

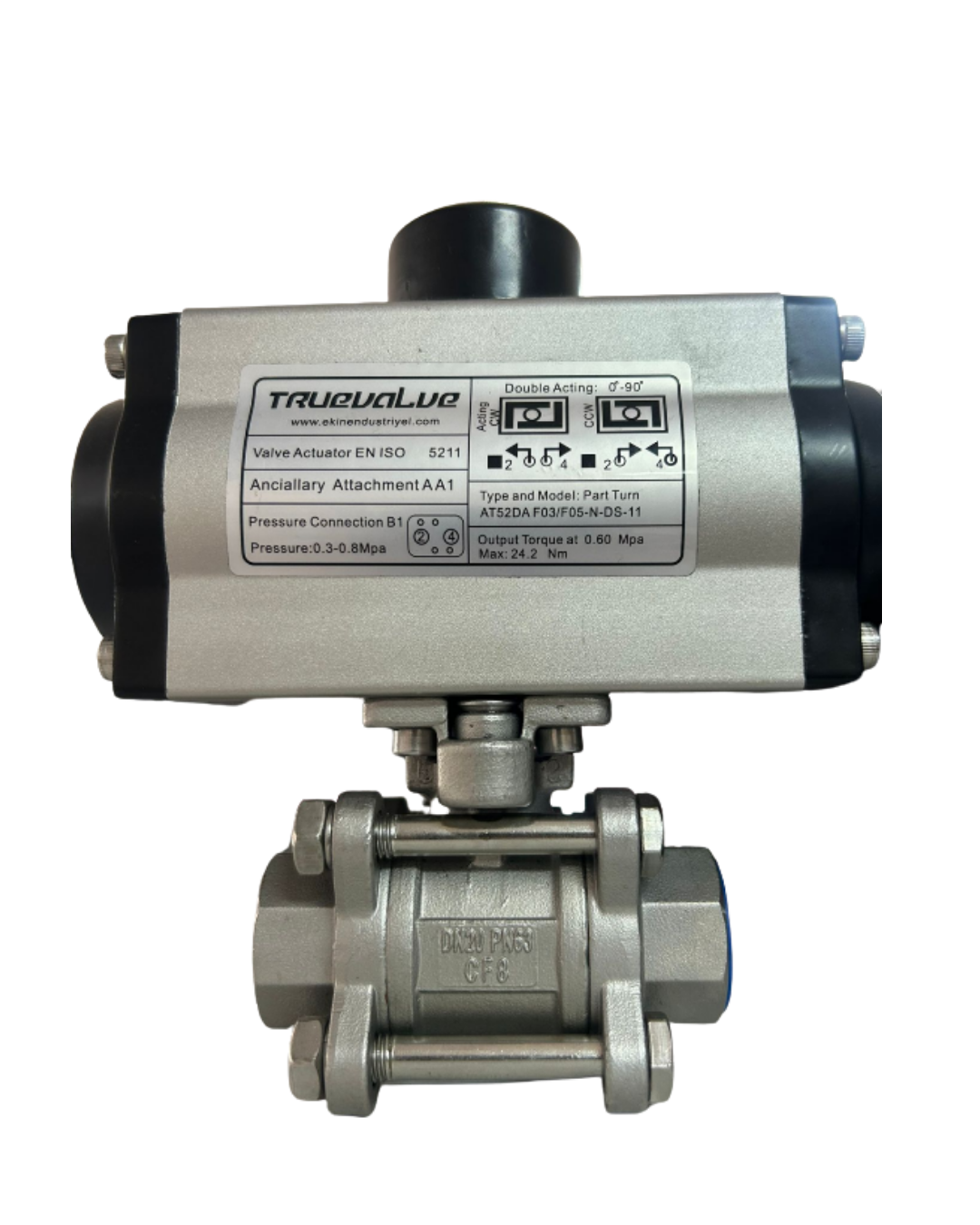

1'' 3 Parçalı Paslanmaz Çift Etkili Pnömatik Aktüatörlü Küresel Vana

3 PARÇALI ÇİFT ETKİLİ PNÖMATİK AKTÜATÖRLÜ KÜRESEL VANA TEKNİK ÖZELLİKLERİ





| 3 Parçalı Çift Etkili Pnömatik Aktüatörlü Küresel Vana

Malzemeler: 304 Paslanmaz Çelik,

Bağlantı:  Dişli

Tahrik Ünitesi:  Pnömatik Aktüatörlü

Sıcaklığı: 180 °C

Anma Basıncı: PN  63

Conta: TEFLON


| Pnömatik Aktüatörlü 3 Parçalı Paslanmaz Küresel Vana Ne İşe Yarar?

Pnömatik aktüatörlü paslanmaz küresel vanalar; bir akışkan hattında (sıvı, gaz, buhar vs.) otomatik açma-kapama veya kontrollü yönlendirme işlevi gören vanalardır. Bu vanalar, paslanmaz çelik gövdeleri sayesinde yüksek korozyon direnci sunar ve agresif ortamlarda kullanılabilir. Pnömatik aktüatör sayesinde vana, manuel müdahale olmadan hava basıncıyla kontrol edilir.

| Kullanım Alanları:

Kimya, petrokimya tesisleri

Su ve atık su arıtma sistemleri

Gıda ve içecek endüstrisi

Enerji ve buhar hatları

HVAC sistemleri

Otomasyon sistemleri ve proses kontrolü

| Çift Etkili Pnömatik Aktüatör Nedir?

Çift etkili pnömatik aktüatör, hem açma hem de kapama işlemleri için hava basıncı kullanır. Yani yay geri dönüşlü sistemlerden farklı olarak, iki yönde de kontrol havası gerektirir.

| Sağladığı Faydalar:

Yüksek Kontrol Gücü: Her iki yönde de hava basıncı kullanıldığı için daha yüksek tork sağlar. Bu da büyük veya zor açılan vanalar için avantaj sağlar.

Güvenilirlik: Hızlı ve kararlı bir şekilde açma-kapama yapılabilir. Ani durdurma gerektiren sistemlerde idealdir.

Uzun Ömür: Yay sistemine göre daha az mekanik yıpranma yaşanır.

Konum Hassasiyeti: Daha hassas ve net pozisyonlama yapılabilir. Oransal kontrol sistemlerine entegre edilebilir.

Otomasyon Uyumluluğu: PLC, SCADA vb. sistemlerle rahatça entegre olup uzaktan kontrol imkânı sunar.

| 3 Parçalı Küresel Vana ile 2 Parçalı Küresel Vana Arasındaki Farklar

Küresel vanalar gövde yapısına göre 2 parçalı ve 3 parçalı olarak üretilir. Bu fark, vananın bakım kolaylığı, kullanım alanı ve maliyetini doğrudan etkiler.

3 parçalı küresel vana; gövdesi üç ayrı parçadan oluşan, bakım ve temizlik avantajı sunan bir vana tipidir. Orta gövde hattın iki ucundan ayrılabilir yapıdadır. Bu sayede vana, boru hattı sökülmeden bakım veya parça değişimi yapılabilecek şekilde tasarlanmıştır. Kimya, gıda, ilaç ve sürekli çalışan proses hatlarında tercih edilir. Uzun vadede servis maliyetini düşürür ve işletme sürekliliği sağlar.

2 parçalı küresel vana ise gövdesi iki ana parçadan oluşan, daha kompakt ve ekonomik bir yapıya sahiptir. Bakım gerektiğinde genellikle hattın sökülmesi gerekir. Düşük ve orta yoğunluklu sistemlerde, manuel veya yarı otomatik uygulamalarda yaygın olarak kullanılır. İlk yatırım maliyeti daha düşüktür ancak bakım süreci daha zahmetlidir.

Özetle; sık bakım gerektiren, hijyenin önemli olduğu ve üretimin durmaması gereken sistemlerde 3 parçalı küresel vana; daha basit, ekonomik ve düşük bakım gerektiren uygulamalarda ise 2 parçalı küresel vana tercih edilir.

| Tek Etkili ve Çift Etkili Pnömatik Aktüatör Arasındaki Farklar

Pnömatik aktüatörler, basınçlı hava yardımıyla vanaların otomatik olarak açılıp kapanmasını sağlar. Çalışma prensibine göre tek etkili ve çift etkili olarak ikiye ayrılır.

Tek etkili pnömatik aktüatör, basınçlı havayı yalnızca tek yönde kullanır. Açma veya kapama işlemi hava ile yapılırken, diğer yön yay mekanizması sayesinde gerçekleşir. Hava kesildiğinde vana otomatik olarak yay kuvveti ile güvenli pozisyona döner. Bu nedenle acil durum güvenliği gerektiren uygulamalarda tercih edilir. Enerji santralleri, buhar hatları ve kritik prosesler için uygundur.

Çift etkili pnömatik aktüatör ise hem açma hem de kapama işlemini basınçlı hava ile gerçekleştirir. Yay mekanizması bulunmaz. Daha dengeli tork üretir ve daha hassas kontrol sağlar. Sürekli aç-kapa yapılan otomasyon hatlarında, yüksek çevrim sayısı gerektiren uygulamalarda tercih edilir. Hava kesilmesi durumunda vana son konumunda kalır.

Kısaca; güvenli kapanma gerektiren sistemlerde tek etkili pnömatik aktüatör, yüksek hassasiyet ve sürekli otomasyon gereken sistemlerde ise çift etkili pnömatik aktüatör kullanılır.
