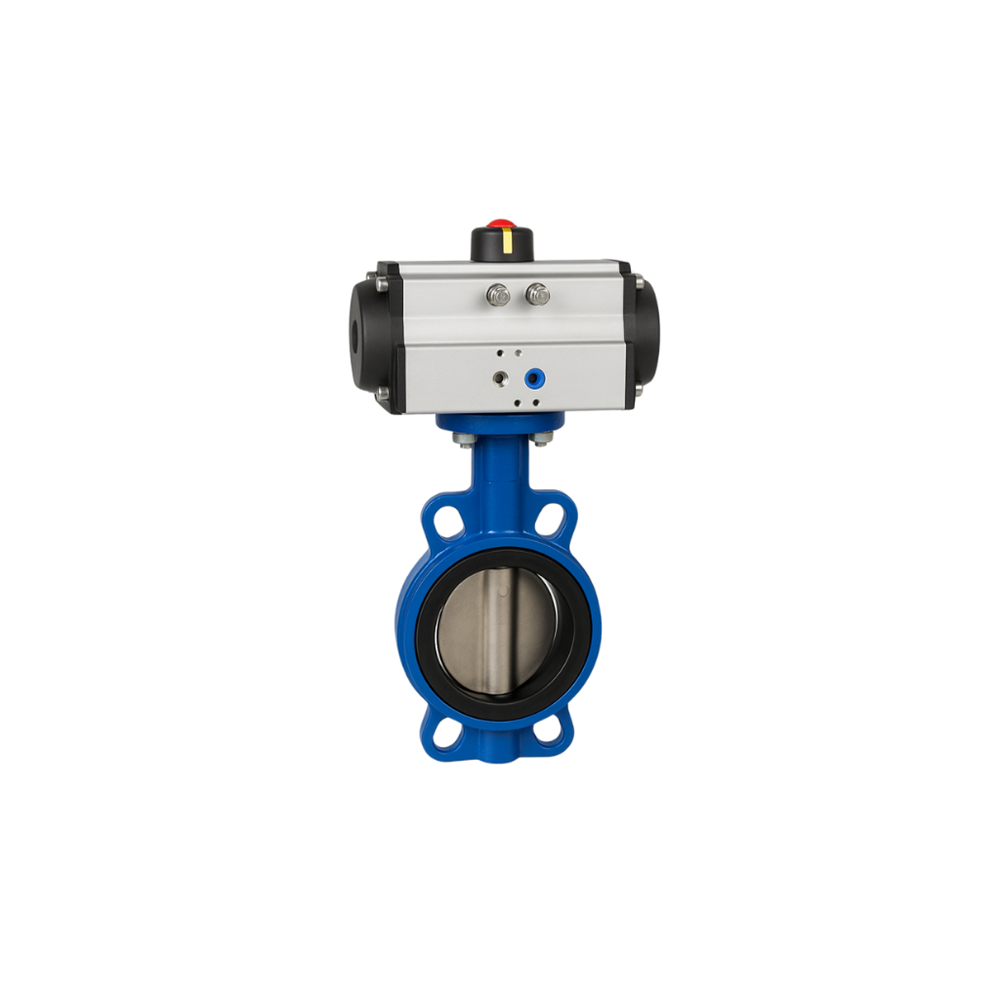

DN125 PN16 Epdm Contalı Wafer Nikel Klapeli Çift Etkili Pnömatik Aktüatörlü Kelebek Vana

Mar-Tek Mekanik Otomasyon endüstriyel tesisler ve mekanik uygulamalar için yüksek kalite standartlarına uygun akışkan kontrol vanaları sunar.

Truevalve Wafer Tip Nikel Klapeli Pik Döküm Kelebek Vana PN16 DN125, sağlam gövde yapısı, yüksek sızdırmazlık sağlayan EPDM contası ve kompakt tasarımı ile HVAC, su tesisatları ve endüstriyel akışkan kontrol hatlarında güvenle kullanılan el kumandalı bir kelebek vanadır.

Lug tip bağlantı yapısı sayesinde flanşlar arasına kolayca monte edilebilen bu vana, dar alanlarda montaj avantajı sağlarken tesisat ağırlığını azaltır. Dayanıklı malzeme kombinasyonu sayesinde uzun ömürlü, düşük bakım gerektiren bir çözüm sunar.

| Wafer Tip Kelebek Vana Çalışma Prensibi

Kelebek vanalar, mil üzerine bağlı klapenin 90° döndürülmesi prensibiyle çalışır.

Truevalve Wafer Tip Nikel Klapeli Pik Döküm PN16  DN125 kelebek vana, el kumandası yardımıyla hızlı ve kontrollü şekilde açma–kapama yapılmasına olanak tanır. Bu yapı, akışkan geçişinin kısa sürede kontrol edilmesini sağlayarak işletme verimliliğini artırır.

Lug tip gövde tasarımı;

Farklı flanş standartlarıyla uyumlu montaj

Minimum yer kaplama

Kolay sökme ve bakım

| Truevalve Wafer Nikel Kelebek Vana PN16 DN150 Teknik Özellikler

| Pnömatik aktüatör nedir? Çalışma mantığı nasıldır?

Pnömatik aktüatör, basınçlı havayı mekanik harekete çevirerek kelebek vana, küresel vana ve benzeri akışkan kontrol ekipmanlarının açma ve kapama işlemlerini gerçekleştiren bir kontrol elemanıdır. Endüstriyel tesislerde hızlı, güvenli ve otomasyona uygun bir çözüm sunar.

Çalışma prensibi, aktüatör içerisine verilen basınçlı havanın pistonlara etki etmesiyle başlar. Pistonlar hareket ederek mile tork uygular ve bu tork vananın klapesini 90 derece döndürerek akışkanın geçişini açar veya kapatır. Bu sistem sayesinde akışkan kontrolü hızlı ve kontrollü şekilde sağlanır.

| Tek Etkili Pnömatik Aktüatör Nasıl Çalışır?

Tek etkili pnömatik aktüatörlerde açma veya kapama işlemlerinden yalnızca biri basınçlı hava ile gerçekleştirilir. Diğer hareket ise aktüatör içinde bulunan yay mekanizması sayesinde yapılır.

Basınçlı hava verildiğinde vana açılır veya kapanır. Hava kesildiğinde yay kuvveti devreye girer ve vana otomatik olarak güvenli konumuna döner. Bu yapı, enerji kesintilerinde sistemin emniyetli kalmasını sağlar.

Tek etkili aktüatörler özellikle buhar, gaz ve kimyasal hatlarda, acil durumda vananın otomatik olarak kapanması veya açılması gereken uygulamalarda tercih edilir.

| Çift Etkili Pnömatik Aktüatör Nasıl Çalışır?

Çift etkili pnömatik aktüatörlerde hem açma hem kapama işlemi basınçlı hava ile yapılır. Yay mekanizması bulunmaz. Aktüatörün iki farklı hava girişine sırayla basınçlı hava verilerek pistonlar ileri ve geri hareket ettirilir.

Bu sistem daha yüksek tork üretir ve sürekli açma kapama yapılan hatlarda daha uzun ömürlü bir kullanım sunar. Enerji kesildiğinde vana son konumunda kalır.

Çift etkili pnömatik aktüatörler HVAC sistemlerinde, su tesisatlarında ve otomasyonlu endüstriyel proseslerde yaygın olarak kullanılır.

| Tek Etkili ve Çift Etkili Pnömatik Aktüatör Farkları

Tek etkili aktüatörlerde yay sayesinde emniyetli pozisyon sağlanır. Çift etkili aktüatörlerde ise emniyetli pozisyon yoktur, vana bulunduğu konumda kalır. Tek etkili sistemler güvenlik gerektiren hatlarda tercih edilirken, çift etkili sistemler sürekli çalışan ve yüksek tork gerektiren uygulamalarda kullanılır.

| Pnömatik Aktüatör Montajı Nasıl Yapılır?

Montaj işlemine başlamadan önce aktüatör ile vananın ISO 5211 flanş standardına uygunluğu kontrol edilmelidir. Aktüatör, vana miline tam merkezli olacak şekilde yerleştirilir ve bağlantı civataları eşit sıkılır.

Tek etkili aktüatörlerde genellikle tek hava girişi bulunur. Çift etkili aktüatörlerde ise iki ayrı hava girişi vardır. Hava bağlantıları solenoid vana veya manuel kontrol vanası üzerinden yapılır.

Montaj sonrası sisteme basınç verilerek açma kapama testleri gerçekleştirilir. Klapenin tam 90 derece döndüğü ve kaçak olmadığı kontrol edilir.

| Nikel Kaplı Klape İle Paslanmaz Klape Arasındaki Farklar

Nikel kaplı klapeler genellikle sfero döküm malzemeden üretilir ve yüzeyleri nikel kaplama ile korunur. Su, HVAC ve genel endüstriyel uygulamalarda yeterli korozyon direnci sağlar ve ekonomik bir çözümdür.

Paslanmaz çelik klapeler ise AISI 304 veya AISI 316 gibi malzemelerden üretilir. Kimyasal akışkanlara, yüksek sıcaklığa ve korozyona karşı çok daha dayanıklıdır. Gıda, ilaç, kimya ve deniz suyu uygulamalarında tercih edilir.

| Hangi Klape Hangi Uygulamada Tercih Edilmelidir?

Isıtma, soğutma ve havalandırma sistemlerinde nikel kaplı klape yeterlidir. Temiz su ve genel proses uygulamalarında nikel kaplı klape ekonomik avantaj sağlar. Kimyasal, gıda, ilaç ve deniz suyu gibi agresif ortamlarda ise paslanmaz klape tercih edilmelidir.

| Kullanım Alanları

HVAC Sistemleri
Isıtma, soğutma ve havalandırma hatlarında akışkan kontrolü.

Su Tesisatları
Temiz su ve proses suyu uygulamaları.

Endüstriyel Tesisler
Genel akışkan kontrol hatları ve proses uygulamaları.

Enerji ve Altyapı Projeleri
PN16 basınç sınıfı gerektiren mekanik tesisat ve altyapı uygulamaları.

| Neden Truevalve Lug Tip Kelebek Vana?

✅ Kompakt ve hafif wafer tip tasarım

✅ Yüksek sızdırmazlık sağlayan EPDM conta

✅ Dayanıklı pik döküm gövde ve sfero klape

✅ El kumandalı pratik kullanım

✅ Düşük bakım ihtiyacı ve uzun ömür

✅ HVAC, su ve endüstriyel sistemlere tam uyum
