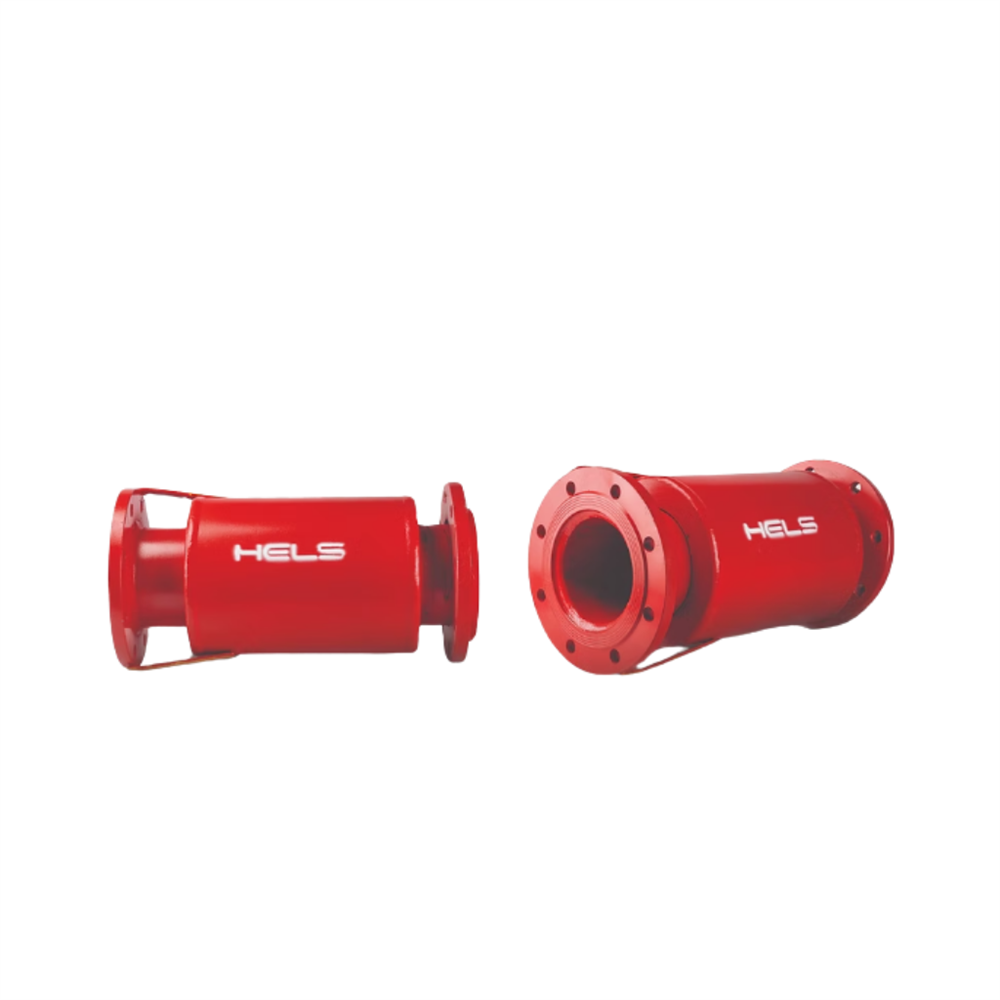

Hels Dıştan Basınçlı Kompansatör DN150 HLS 90 DBF 90 mm Genleşmeli (-70/+20mm)

HLS90 DBF DIŞTAN BASINÇLI KOMPANSATÖR






| DIŞTAN BASINÇLI KOMPANSATÖR

Dıştan basınçlı kompansatörler uzun boru hatlarına çok fazla sayıda kompansatör kullanmamak ve montaj maliyetini artıran sabit nokta ve kayar mesnet sayısını azaltan genleşme elemanlarıdır. Özellikle toprak altı uygulamalarda oluşan genleşme ve büzülmelerin absorbe edilmesi için kullanılırlar.

Dıştan basınçlı kompansatörlerin flanşlı ve kaynak boyunlu olmak üzere 2 tipi vardır. Kaynak boyunlu dıştan basınçlı kompansatör ile flanşlı dıştan basınçlı kompansatörlerin kullanım alanları farklıdır.

| DIŞTAN BASINÇLI FLANŞLI KOMPANSATÖR NEDİR?

Dıştan basınçlı kompansatör, eksenel tip metal körüklü kompansatör ailesinin flanş bağlantılı olan türüdür. Bağlantı tipi döner flanş ya da sabit flanş olabilir. Körükleri paslanmaz çelik, iç – dış boru karbon çelik olan bu kompansatör 16 bar basınç ile 64 bar ve üzeri basınç değerlerinde üretilir. İsteğe bağlı olarak değişik malzeme imalatı da mümkündür.
Sıcak ve soğuk su sistemleri, kızgın buhar sistemleri, basınçlı hava gibi kullanım alanları vardır. Hatlarda burulma olasılığının olduğu uygulamalar, yer altı boru hatları, kızgın yağ sistemleri ve jeotermal tesislerde tercih edilirliği yüksektir.

Özellikleri şöyledir:

Körük: AISI 321, Paslanmaz Çelik, (Opsiyonel); AISI 304/316L/316Ti)

İç ve Dış Boru: St. 37.2 Karbon Çelik (Opsiyonel; AISI 304/316L/316Ti)

Flanş: St 37.2 Karbon Çelik, (Opsiyonel; AISI 304/316)

Bağlantı Tipi: Döner Flanş x Sabit Flanş

Basınç: (Opsiyonel; PN 16, PN 25-......PN 64)

Sıcaklık: -80/+427 °C (Opsiyonel; -80/+1100 °C)

| DIŞTAN BASINÇLI FLANŞLI KOMPANSATÖR MONTAJI

Dıştan basınçlı flanşlı kompansatör montajında, boru hattındaki nominal basınç ve genleşme değeri, seçilen kompansatörün limitleri dahilinde olmalıdır. İki sabit nokta arasında sadece bir adet kompansatör konulmalıdır. Montaj yapılacak boru hattında eksenel sapmalar olmamalıdır ve akış yönüne dikkat edilmelidir.Ayrıca karşıt flanşlar boru eksenine dik halde olmalıdır.Flanşlı kompansatörün montajı esnasında conta deliklerinin flanşlara uygun olmasına, karşı flanş yüzeylerinin paralel olmasına ve her iki flanşın delik merkezlerinin aynı eksen üzerinde olmasına dikkat edilmedir.

| DIŞTAN BASINÇLI FLANŞLI KOMPANSATÖR NASIL ÇALIŞIR?

Dıştan basınçlı flanşlı kompansatör çalışma prensibi olarak eksenel metal körüklü kompansatörlere benzer.

Borulama sistemi kendi içerisinde muhtelif genleşme bölümlerine ayrılıp, sabit noktalar aracılığı ile izole edilirler. Böylece bir genleşme bölgesinde oluşan hareket bu bölge içerisinde kullanılan dıştan basınçlı kaynak boyunlu kompansatör tarafından emilir.

| Dıştan Basınçlı Kompansatör Neden Kullanılır?

Dıştan basınçlı kompansatör, boru hatlarında oluşabilecek ısı genleşmesi, titreşim ve basınç değişimlerini absorbe etmek için kullanılır. Özellikle uzun boru hatları, kazan bağlantıları, kimya, petrokimya veya su/atık su sistemlerinde kritik öneme sahiptir.

Kullanım amaçları şunlardır:

Isı Genleşmesini Telafi Etmek:

Borular sıcaklık değişiminde genleşir veya büzülür. Kompansatör, bu boy değişimlerini emer ve boruda deformasyon veya sızıntı riskini azaltır.

Titreşimleri Sönümlemek:

Pompa, fan veya diğer ekipmanlardan gelen titreşimler boruya zarar verebilir. Dıştan basınçlı kompansatör bu titreşimleri absorbe ederek sistemi korur.

Basınç Dengesini Sağlamak:

Basınç dalgalanmaları sırasında kompansatör elastik yapısı sayesinde boruyu zorlamaz ve güvenli çalışma sağlar.

Montaj Hatalarını Telafi Etmek:

Boru hatlarının montajında oluşabilecek hafif hizasızlık veya küçük açısal sapmalar kompansatör ile tolere edilebilir.

| Kullanılmazsa Ne Olur?

Eğer dıştan basınçlı kompansatör kullanılmazsa:

Boru hatları gerilim altında kalır: Isı genleşmesi veya titreşim boruda çatlak, sızıntı veya deformasyona yol açabilir.

Flanş ve conta sızıntıları oluşabilir: Borunun boy değişimlerine karşı esnekliği olmadığından flanşlar zorlanır.

Pompa ve ekipman ömrü kısalır: Titreşimler doğrudan boru ve ekipmana iletilir.

Sistem güvenliği azalır: Özellikle yüksek sıcaklık ve basınçlı sistemlerde patlama veya kaçak riski artar.

| Flanşlarla Genişletilebilir mi?

Evet, flanşlarla genişletilebilir.

Dıştan basınçlı kompansatörler, genellikle standart uzunlukta gelir. Boru hattının uzunluğu veya mesafesi fazla ise, flanşlar aracılığıyla araya ek parçalar veya kısa boru uzatmaları yapılabilir.

Ancak:

Eklenen flanşlar kompansatörün hareket alanını kısıtlamamalıdır.

Fazla sert bağlantı, kompansatörün genleşme ve sönümleme kapasitesini düşürebilir.

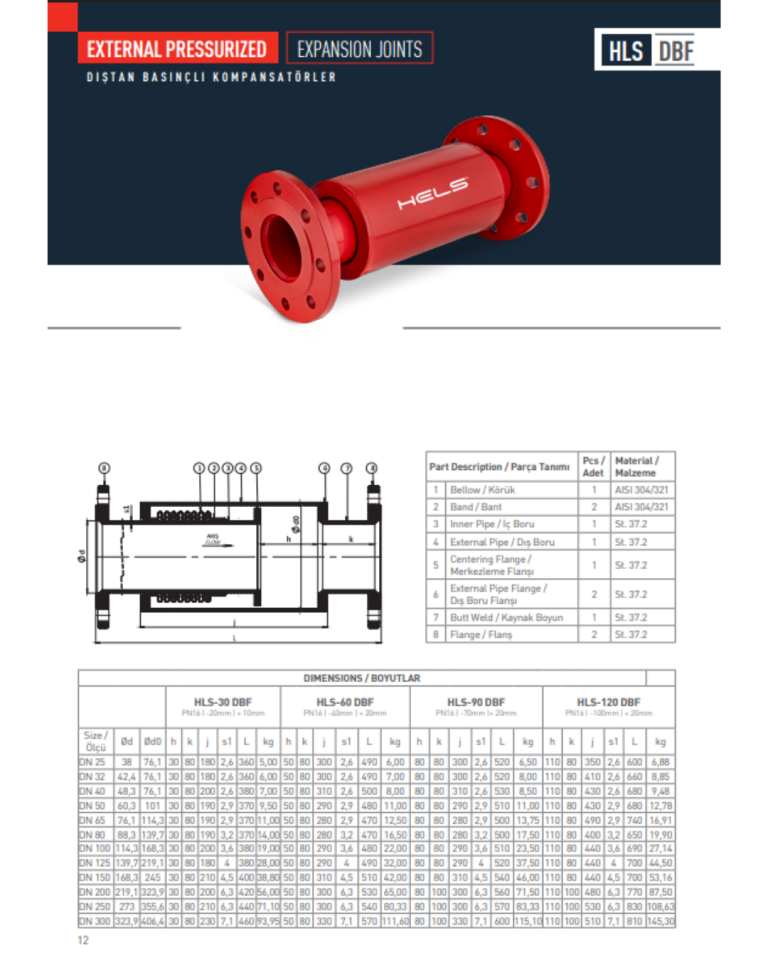

| Ürün Bilgileri :

L =  -70 +20

Sıcaklık Değerleri = -80 +427

Körük : AISI 304

Bilezik: Çelik Steel ST-37

Dış Boru : Çelik Steel ST-37

Basınç Sınıfı : PN16
