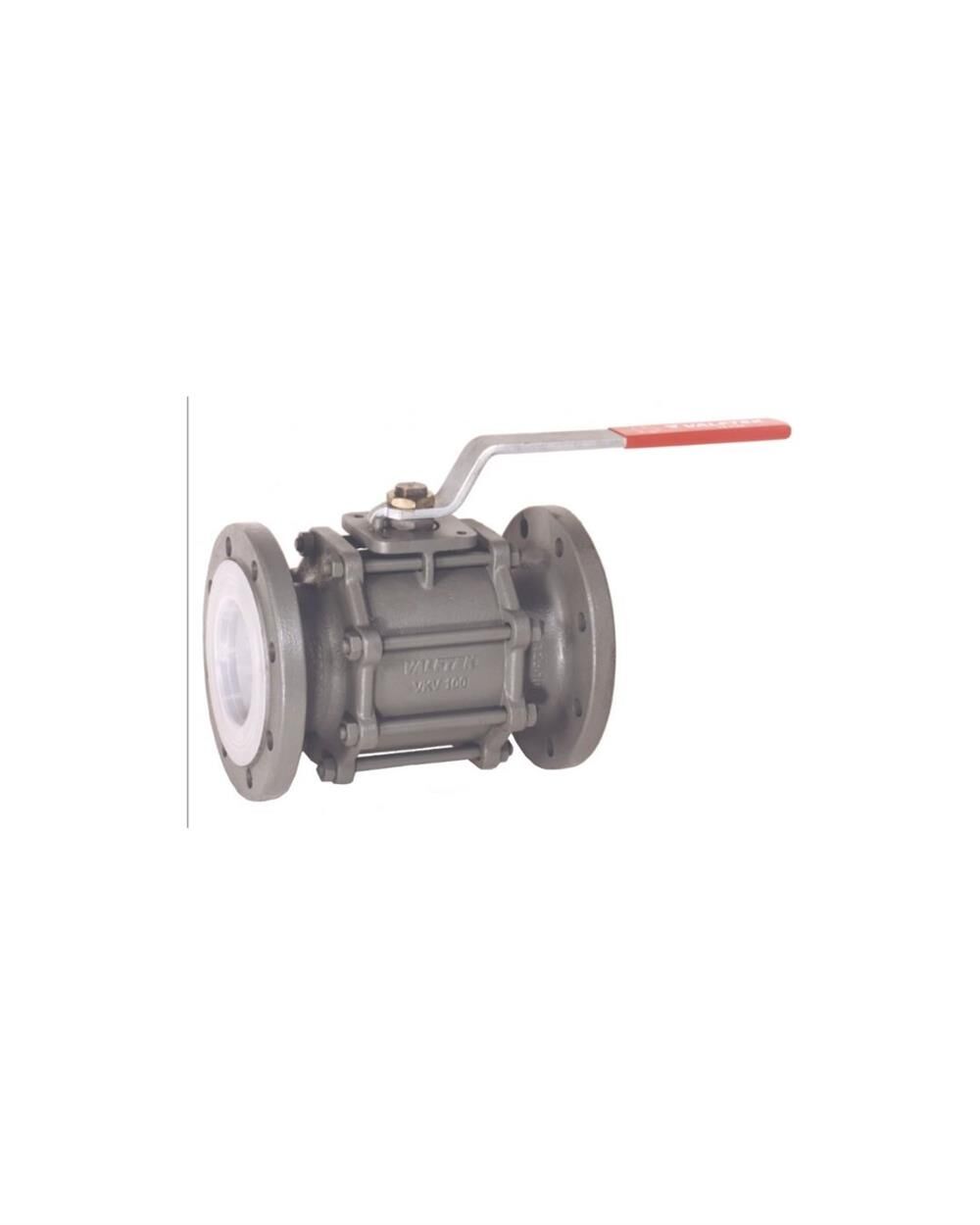

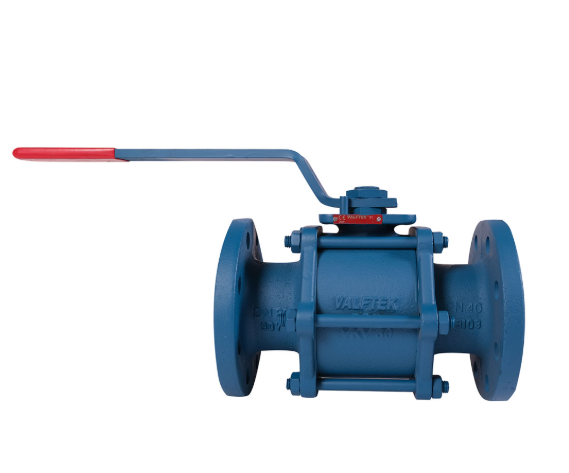

Valftek DN40 PN16 Flanşlı Tam Geçiş 3 Parçalı Küresel Vana

Valftek DN40 PN16  Flanşlı Tam Geçişli 3 Parçalı Küresel Vana

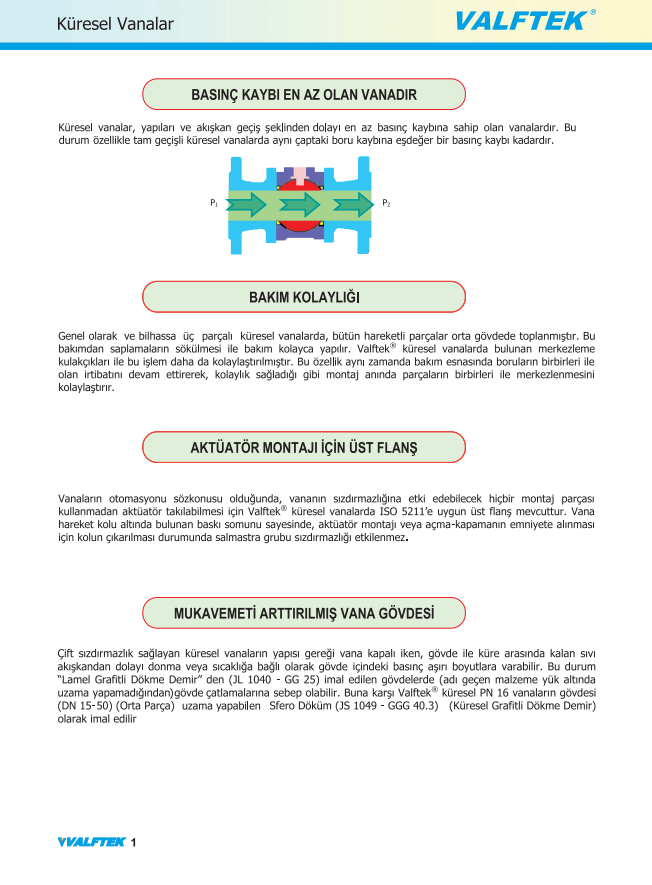

Modern sıhhi tesisat sistemlerinin vazgeçilmezi olan Tam Geçişli Küresel Vana, Martek Mekanik  tarafından sunulmaktadır. Tam geçişli küresel vanalar, eşit genişlikte bir akış kanalına sahip olup, girişten çıkışa kadar akış kanalının boyutu aynıdır ve bu boyut, standartlarda belirtilen değerden daha küçük olamaz. Bu özellik, basınç kaybına izin vermez ve hat boyunca akışkanın aynı basınçta ilerlemesini sağlar. Valftek  tarafından üretilen bu yüksek kaliteli vana, demir döküm malzemesi ile dayanıklılığı ve uzun ömürlü kullanımı garanti ederken, DN15 ile DN250 arasında değişen boyutlarıyla her türlü tesisat ihtiyacınıza uyum sağlar.

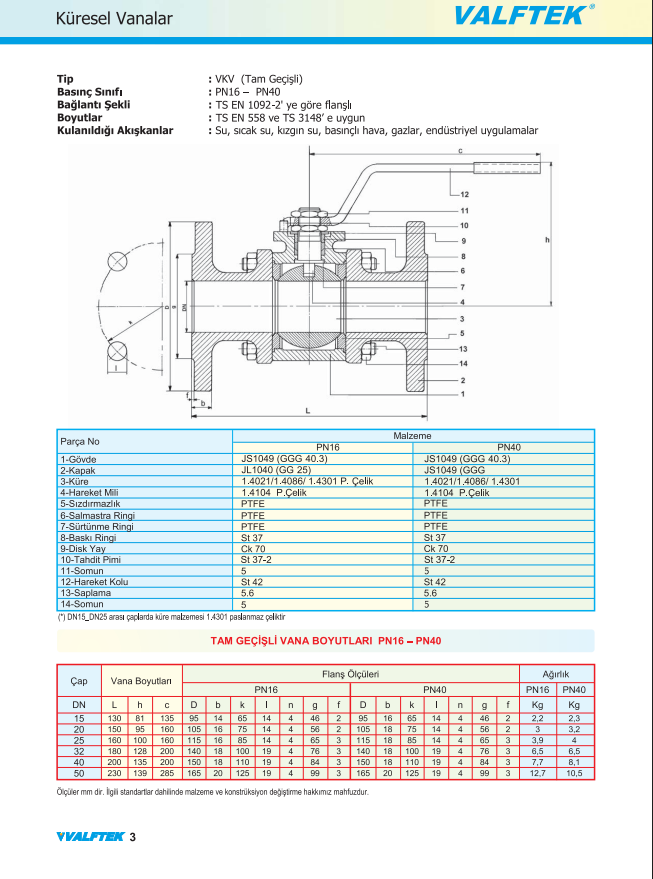

| Teknik Özellikler:

Malzeme: Demir döküm

Boyutlar: DN15-DN250

Basınç Sınıfı: PN16

Sıcaklık Dayanımı: -10°C ile +200°C arasında

Özellikler: Tam geçişli tasarım, aktüatör montajına uygun üst flanş

 Tam Geçişli Küresel Vana, sıvı ve gaz akışını kesin bir şekilde kontrol altına almanızı sağlayan döner bilye mekanizması ile donatılmıştır. Bu özellik, küresel vana topunun çeyrek dönüş yaparak tamamen açılmasını veya kapanmasını sağlar, böylece akışkanın kesintisiz ve güvenilir bir şekilde yönetilmesine olanak tanır.


Tam geçişli küresel vanalarda 2 parçalı ve 3 parçalı vana seçimini doğru yapmak için en kritik konu aslında sadece “tip” değil; gövde malzemesi, conta (seat) tipi, akışkan ve çalışma rejimidir. Aynı vana tipi bile farklı malzemeyle tamamen farklı sıcaklık ve basınç dayanımı gösterebilir. Bu yüzden aşağıda sana sahada gerçekten karar verdiren mantığı detaylı anlatıyorum.

| 2 PARÇALI KÜRESEL VANANIN SICAKLIK VE BASINÇ DAVRANIŞI

2 parçalı küresel vanalar genelde daha basit ve ekonomik olduğu için çoğunlukla su, hava ve düşük-orta şartlı hatlarda tercih edilir. Bu vanalarda en kritik sınırları belirleyen parça küre contasıdır (seat).

Standart bir 2 parçalı vanada PTFE (teflon) conta kullanılır. PTFE malzeme yaklaşık -20°C ile 160-180°C aralığında stabil çalışır. Ancak burada önemli bir detay var: bu değer teorik maksimum sınırdır. Gerçek sahada özellikle sürekli çalışan sistemlerde 120-140°C üstüne çıkıldığında contanın deformasyonu hızlanır. Yani vana çalışmaya devam eder ama kaçırma ihtimali ve ömrü ciddi şekilde düşer.

Basınç tarafında 2 parçalı vanalar genelde PN16 ile PN40 aralığında çalışır. Küçük çaplarda PN40 rahat görülürken çap büyüdükçe genelde PN16’ya düşülür. Yüksek basınç altında sıcaklık arttıkça PTFE contanın dayanımı düşer. Yani örneğin 150°C ve 16 bar çalışan bir hat, teorik olarak uygun gibi görünse de uzun vadede vana sağlıklı çalışmaz.

Bu tip vanalar için ideal senaryolar şunlardır:
Ortam sıcaklığı 80-100°C civarında olan su hatları, basıncın 10-16 bar aralığında olduğu sistemler ve sık bakım gerektirmeyen uygulamalar.

Eğer sistemde sıcaklık dalgalanması varsa veya vana sık aç-kapa yapıyorsa, PTFE yüzeyde deformasyon hızlanır. Bu da özellikle buhar hatlarında 2 parçalı vananın kısa sürede kaçırmasına neden olur.

| 3 PARÇALI KÜRESEL VANANIN SICAKLIK VE BASINÇ DAVRANIŞI

3 parçalı küresel vanalar daha profesyonel uygulamalar için tasarlanır. Bu vanaların en büyük avantajı sadece sökülebilir olması değil, aynı zamanda daha ağır hizmet koşullarına uygun üretilebilmesidir.

Standart PTFE contalı bir 3 parçalı vana da yine yaklaşık 180°C civarına kadar çalışabilir. Ancak burada fark şudur: 3 parçalı vanalarda genelde daha kaliteli seat ve gövde kombinasyonu kullanıldığı için bu sıcaklıklarda daha stabil davranır.

Asıl fark, özel conta ve metal seat seçeneklerinde ortaya çıkar. Metal seat veya yüksek sıcaklık dayanımlı contalar kullanıldığında bu vanalar 220°C, 250°C hatta bazı özel uygulamalarda 300°C üzeri sıcaklıklarda çalışabilir.

Basınç tarafında 3 parçalı vanalar genelde PN16, PN25, PN40 ve PN63 seviyelerinde üretilir. Özellikle dövme çelik (forged steel) veya paslanmaz çelik gövdeli olanlarda yüksek basınç altında çok daha güvenli çalışır.

Bu vanalar şu tip sistemler için uygundur:
Buhar hatları, kızgın su sistemleri, kimyasal proses hatları ve sürekli çalışan sanayi tesisleri.

Örneğin 8-10 bar basınçta çalışan 170°C buhar hattında 2 parçalı vana kısa sürede kaçırmaya başlarken, 3 parçalı vana uzun süre stabil kalır. Çünkü hem gövde yapısı hem de conta toleransı daha uygundur.

| SICAKLIK VE BASINCIN BİRBİRİNE ETKİSİ

Burada çok kritik bir konu var: sıcaklık ve basınç birbirinden bağımsız düşünülmemelidir.

Bir vana 16 bar basınca dayanıyor diye her sıcaklıkta 16 bar çalışamaz. Sıcaklık arttıkça malzeme mukavemeti düşer ve conta deformasyonu hızlanır. Bu yüzden vana üreticileri genelde “pressure-temperature rating” yani basınç-sıcaklık eğrisi verir.

Örnekle açıklarsak:
20°C’de 16 bar çalışan bir vana, 150°C’de belki 10-12 bar seviyesinde güvenli olur.
Aynı şekilde 180°C’ye yaklaşıldığında basınç limiti daha da düşer.

Bu durum özellikle PTFE contalı vanalarda çok belirgindir.

| HANGİ ŞARTTA HANGİ VANA SEÇİLMELİ

Sıcaklık düşük, basınç orta seviyede ve akışkan temiz ise 2 parçalı vana yeterlidir. Bu tip sistemlerde genelde vana arızalansa bile değiştirmek kolaydır ve maliyet düşüktür.

Sistem sürekli çalışıyorsa, sıcaklık yüksekse veya buhar gibi agresif bir akışkan varsa 3 parçalı vana tercih edilmelidir. Çünkü bu tür sistemlerde vana arızası sadece vana değişimi değil, üretim kaybı anlamına gelir.

Eğer sıcaklık 120°C üzerine çıkıyorsa ve sistem sürekli çalışıyorsa artık 2 parçalı vana riskli hale gelir.

Eğer sıcaklık 150°C üzerindeyse ve özellikle buhar hattıysa 3 parçalı vana neredeyse zorunlu hale gelir.

Eğer hem yüksek sıcaklık hem yüksek basınç varsa, 3 parçalı vana + uygun seat (gerekirse metal seat) seçimi yapılmalıdır.

| SAHADAN NET SONUÇ

Düşük sıcaklık ve basınçta ekonomik çözüm gerekiyorsa 2 parçalı vana yeterlidir.

Orta sıcaklıkta ama sürekli çalışan sistemlerde yine dikkatli olunmalı ve çoğu durumda 3 parçalı tercih edilmelidir.

Yüksek sıcaklık, buhar ve sanayi uygulamalarında 3 parçalı vana standart seçim olmalıdır.

| Geniş Kullanım Alanları:

Tam Geçişli Küresel Vanalar, su ve kızgın su başta olmak üzere, basınçlı hava ve çeşitli gazlar gibi birçok farklı akışkanın kontrolünde idealdir. Endüstriyel uygulamalardan ev tipi tesisatlara kadar geniş bir kullanım alanına sahiptir. Ayrıca, yüksek sıcaklık ve basınç koşullarına mükemmel uyumu sayesinde, en zorlu endüstriyel ortamlarda bile güvenle kullanılabilir.Martek Mekanik Otomasyonu, kaliteyi ve müşteri memnuniyetini ön planda tutarak, sektördeki en güvenilir ürünleri sunmayı amaçlamaktadır. Teknik destek ve satış sonrası hizmetlerimiz ile de siz değerli müşterilerimizin her zaman yanındayız.Tam Geçişli Küresel Vana ile tesisatlarınızda maksimum performans ve güvenlik elde edin. Martek Mekanik Otomasyonu, bu üstün teknoloji ürünü ile yüksek kaliteyi sizlere sunmaktan gurur duyar. Daha fazla bilgi ve sipariş için web sitemizi ziyaret edin veya müşteri hizmetlerimizle iletişime geçin.
