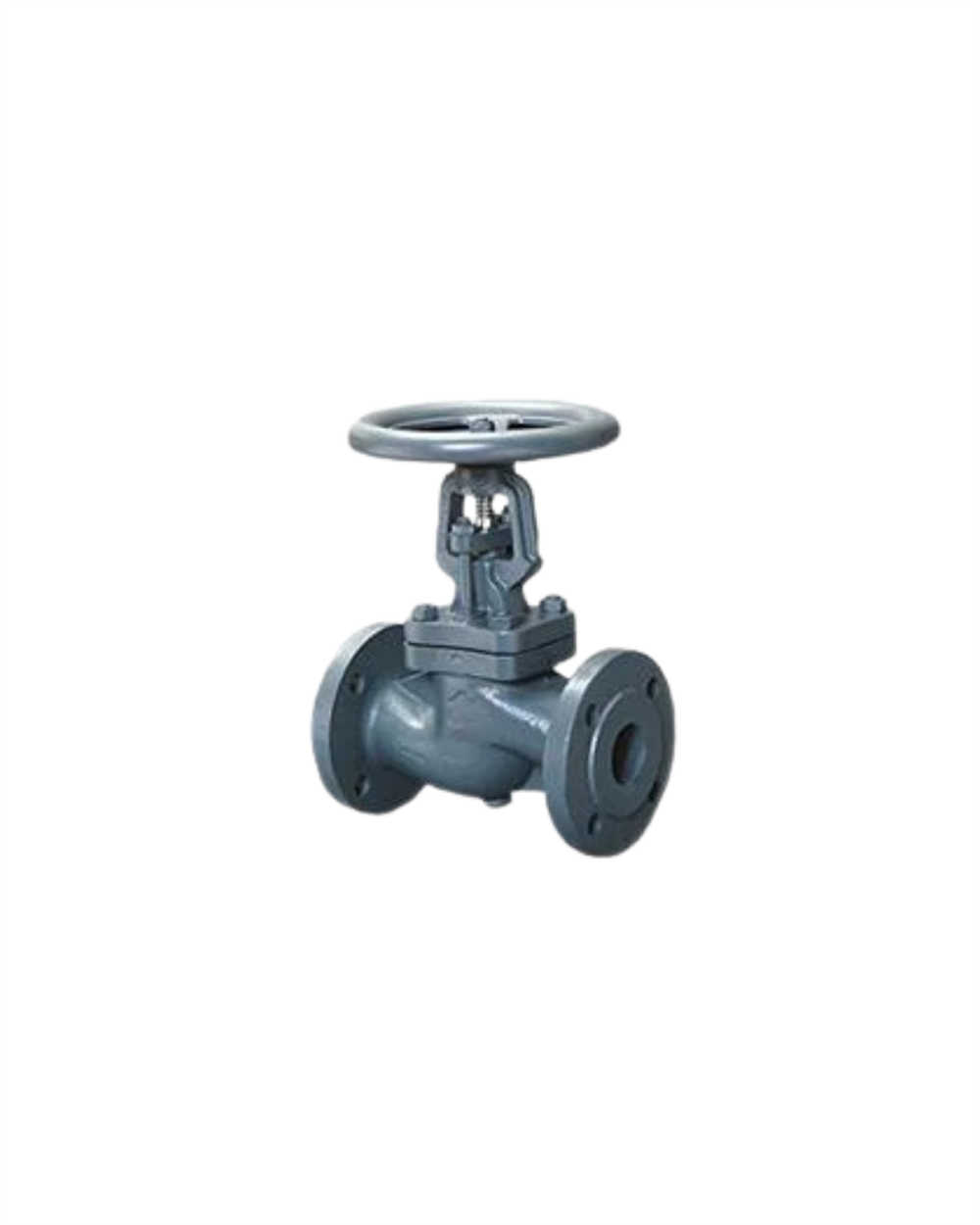

Termo   Flanşlı Glob Vana DN50 PN16 Pik Döküm

Sızıntısız Performans ve Kesintisiz Güvenli Akışkan İçin : Glob Vana

| Uygulama Alanları

Termo Glob Vana, buhar, kızgın su, basınçlı hava gibi sistemlerde ve asit ya da alkali özellikte olmayan akışkanların kontrolünde güvenle kullanılabilir. Endüstriyel tesisatlar, ısıtma sistemleri ve basınçlı hava hatları gibi birçok alanda yaygın olarak tercih edilir. Diskin akışkan hareketine dik bir doğrultuda hareket ederek akışı kesmesi veya serbest bırakması prensibiyle çalışır ve bu sayede %100 sızdırmazlık sağlar.Glob vana, akışkanın debisini ayarlamak ve hattı kontrol etmek için kullanılan en yaygın endüstriyel vanalardan biridir. Gövde yapısı sayesinde akış yönünü değiştirerek akışı kademeli olarak kontrol edebilir. Bu nedenle özellikle buhar hatları, sıcak su hatları ve proses hatlarında çok sık kullanılır.

| Anma Basıncı

Bu vana, PN16 anma basıncına sahiptir. Bu, vananın 16 bar’a kadar olan sistem basınçlarında güvenli ve verimli şekilde çalışabileceği anlamına gelir. Hem yüksek basınç hem de sıcaklık altında dayanıklılığını koruyarak uzun ömürlü bir kullanım sunar.

 | Gövde Malzemesi

Gövde yapısında GG-25 sınıfı pik döküm (dökme demir) kullanılmıştır. Bu malzeme, sıcaklık değişimlerine, mekanik zorlanmalara ve titreşimlere karşı yüksek direnç gösterir. Ayrıca, demir döküm gövde, vananın uzun süre dayanıklı kalmasını sağlayarak bakım ihtiyacını en aza indirir.

| Bağlantı Yapısı

Termo Glob Vana, DIN 2501 ve 2533 standartlarına uygun flanşlı bağlantıya sahiptir. Bu yapı, hem montaj kolaylığı hem de sistemde sızdırmazlık açısından önemli avantajlar sağlar. Flanşlı tasarım, özellikle büyük ve basınçlı sistemlerde güvenli bağlantı için tercih edilir.

| Çalışma Şartları

Vana, DIN 2401 standardına göre 300°C sıcaklıkta 10 bar basınçta, ayrıca -10°C ile +120°C arasındaki sıcaklıklarda 16 bar basınçta güvenle çalışabilir. Bu çalışma aralığı, vananın farklı proseslerde ve değişken koşullarda kullanılmasına olanak tanır. Yüksek ısı ve basınca dayanıklılığı sayesinde zorlu endüstriyel ortamlarda bile sorunsuz performans gösterir.

| Ölçü Standartları

Vana boyutları DIN 3202-F1 (DIN EN 558-1) standardına uygundur. Bu normlar, vana ile birlikte kullanılacak diğer ekipmanlarla tam uyumlu olacak şekilde tasarlanmasını sağlar. Böylece sistem entegrasyonu sırasında sorun yaşanmaz ve kurulum süreci kolaylaşır.


Montaj sırasında dikkat edilmesi gereken bazı önemli noktalar vardır.

 Akış yönü

Glob vanalar ok yönüne göre monte edilir.

Hat temizliği

Montajdan önce hat temizlenmelidir.

Filtre kullanımı

Glob vana öncesinde pislik tutucu (flanşlı filtre) kullanılması önerilir.

Flanş hizalaması

Flanş bağlantıları paralel olmalıdır.

 Sızdırmazlık

Conta ve civatalar doğru tork ile sıkılmalıdır.

| Glob Vana Kullanılmazsa Ne Olur?

Glob vana kullanılmadığında sistemde bazı problemler oluşabilir.

Akış kontrolü zorlaşır

basınç dengesi bozulur

ekipmanlar zarar görebilir

sistem verimi düşer

regülasyon yapılamaz

Özellikle buhar sistemlerinde glob vana olmazsa basınç kontrolü çok zorlaşır.

| Glob Vana Bakımı Nasıl Yapılır?

Glob vanalar disk ve oturma yüzeyi (seat) ile çalışan vanalardır. Bu yüzden bakımda en çok dikkat edilen yer sızdırmazlık yüzeyleri ve mil mekanizmasıdır.

Bakım Adımları

Hattın izole edilmesi

Önce glob vana öncesindeki ve sonrasındaki vanalar kapatılır ve hat basıncı boşaltılır.

Üst kapak sökülmesi

Bonnet (üst kapak) civataları sökülerek vana iç mekanizmasına erişilir.

Disk ve seat kontrolü

Disk yüzeyi ve seat yüzeyi kontrol edilir.

Kontrol edilen durumlar:

Aşınma

çizik

deformasyon

Eğer hasar varsa laplama veya değiştirme yapılır.

Mil ve dişli mekanizması

Mil (stem) ve dişli kısmı temizlenir ve yüksek sıcaklığa dayanıklı gres ile yağlanır.

Packing (salmastra)

Mil sızdırmazlığını sağlayan packing kontrol edilir.

Gerekirse:

sıkılır

değiştirilir

Tekrar montaj

Tüm parçalar temizlenip vana tekrar monte edilir ve hat basıncı verilerek kaçak kontrolü yapılır.

| Pistonlu Vana Bakımı Nasıl Yapılır?

Pistonlu vanalar glob vanalara göre daha az bakım ister çünkü içinde segmanlı piston sistemi vardır.

Bakım Adımları

Hattın basıncı boşaltılır

Üst kapak sökülür

Piston çıkarılır

Pistonlu vanada şu parçalar kontrol edilir:

piston

grafit segmanlar

yay sistemi

Segman kontrolü

Grafit segmanlar zamanla aşınabilir.

Aşınmışsa değiştirilir.

Gövde temizliği

Vana iç yüzeyi temizlenir ve tortular giderilir.

Tekrar montaj

Segmanlar yerleştirilir ve vana tekrar monte edilir.

| Bakım Periyotları

| Metal Körüklü Glob Vana ile Farkı

Metal körüklü glob vana ile standart glob vana arasındaki en önemli fark sızdırmazlıktır.

Metal Körüklü Glob Vana

Özellikleri:

gövde içinde metal körük bulunur

sıfır kaçak sağlar

yüksek sıcaklık hatlarında kullanılır

bakım ihtiyacı düşüktür

Kullanım alanı:

buhar hatları

kimya tesisleri

termal yağ sistemleri

| Pistonlu Vana ile Farkı

Pistonlu vana ile glob vana farklı çalışma prensiplerine sahiptir.

Glob Vana

disk ile akışı keser

debi ayarı yapılabilir

regülasyon için uygundur

Pistonlu Vana

piston ve segman sistemi ile çalışır

yüksek sızdırmazlık sağlar

bakım kolaydır

buhar hatlarında çok kullanılır
