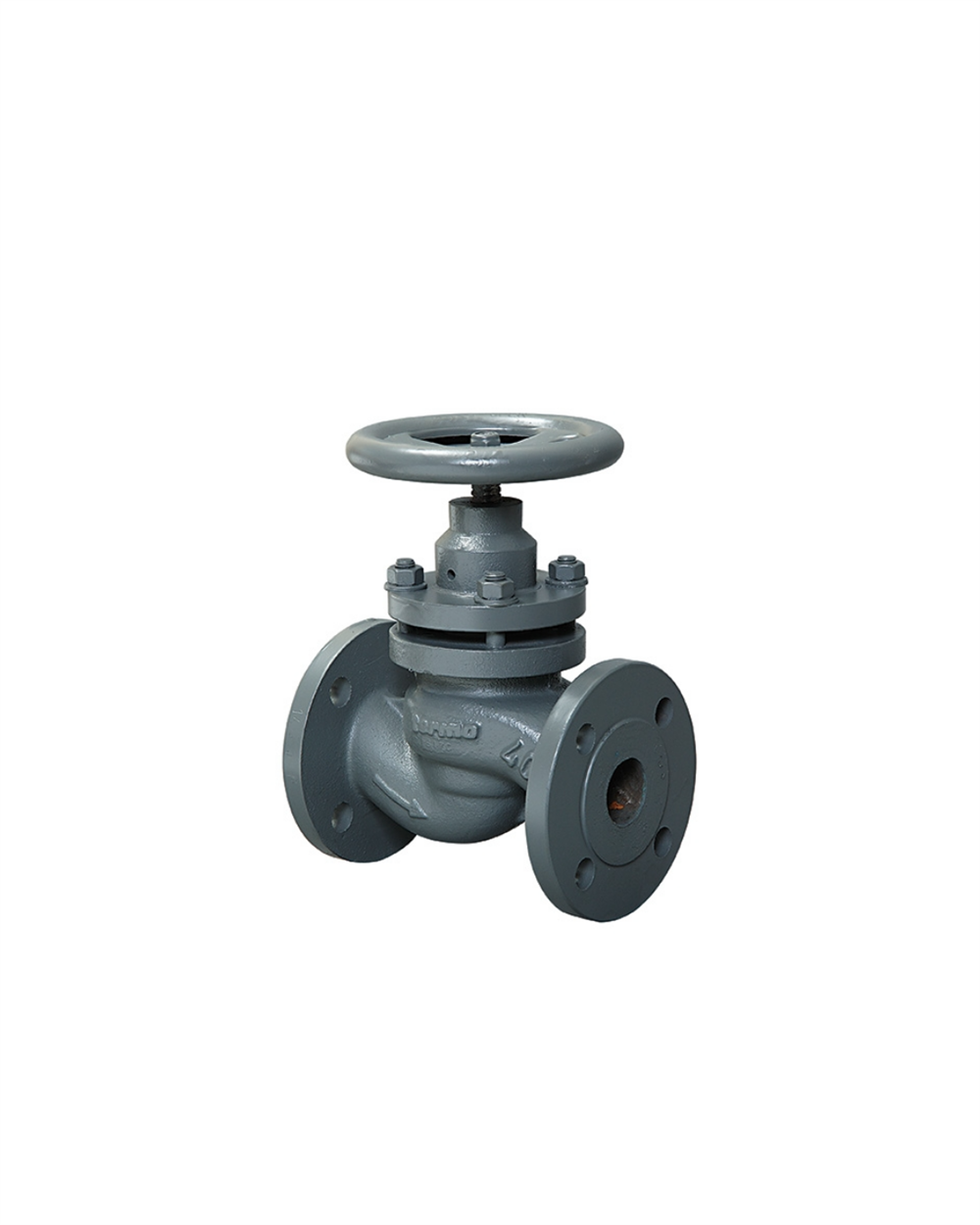

Termo DN40 PN16 Pik Döküm Pistonlu Vana

| Pistonlu Vanalar Nedir, Ne İşe Yarar?



Pistonlu vanalar, sıvı, gaz veya buhar gibi akışkanların hat içerisindeki geçişini kontrol etmek amacıyla kullanılan endüstriyel vanalardır. Bu vanalar, silindirik bir pistonun yukarı-aşağı hareketiyle akışkanın geçişini sağlar veya engeller. Genellikle tam sızdırmazlık, yüksek dayanıklılık ve uzun ömür istenen proseslerde tercih edilir.







| Kullanım Alanları


Pistonlu vanalar, özellikle aşağıdaki alanlarda yaygın olarak kullanılmaktadır:


Isıtma sistemleri (HVAC)

Buhar tesisatları

Kimyasal prosesler

Petrokimya tesisleri

Su ve atık su arıtma sistemleri

Basınçlı hava sistemleri

Enerji santralleri

| Teknik Özellikler

Gövde Malzemesi: GG25 kodlu Pik Döküm

Pik döküm, dayanıklı ve titreşimi absorbe edebilen bir malzeme olduğundan endüstriyel kullanımda yaygındır.

Basınç Sınıfı: PN16

Maksimum 16 bar çalışma basıncına uygundur.

Sıcaklık Aralığı: -10°C ile +120°C

Bu sıcaklık aralığında tam performansla çalışır.

Maksimum Sıcaklık (Düşük Basınçta): 300°C’de 10 bar basınç

Yüksek sıcaklıklarda dahi 10 bar’a kadar basınca dayanabilir.

Conta Sistemi: Genellikle metal/metal veya PTFE kaplı piston sızdırmazlık sistemi bulunur.

|  Pistonlu Vana Nedir?

Pistonlu vana, genellikle yüksek sıcaklık ve yüksek basınçlı sistemlerde kullanılan bir vana türüdür. İç mekanizması bir piston aracılığıyla akışı açıp kapatır veya kısar.

Standart küresel vanadan veya kelebek vanadan farkı, piston mekanizmasıyla daha hassas ve kontrollü akış sağlamasıdır.

Özellikle buhar, sıcak su ve termal yağ hatlarında tercih edilir.

| Diğer Vanalardan Farkı

Özetle:
Pistonlu vanalar, yüksek sıcaklık ve basınçta güvenli, sızdırmaz, kontrollü bir akış sağlar. Küresel ve kelebek vanalar daha hızlı açıp kapatmaya uygundur ama hassas akış kontrolünde pistonlu vana daha iyidir.

| Kullanım Alanları

Buhar hatları

Termal yağ sistemleri

Sıcak su devreleri

Basınçlı sistemler

Endüstriyel tesislerde proses kontrolü

| Bağlantı Şeması ve Montaj

Pistonlu vanalar genellikle flanşlı veya dişli bağlantılı olarak kullanılır.
Örnek bir basit bağlantı şeması:

Not: Eğer vana termal otomasyonla (aktüatör veya redüktör) kullanılıyorsa, vanayı uzaktan açıp kapatmak mümkündür.

| Avantajları

1. Yüksek Basınç ve Sıcaklığa Dayanıklı → Buhar hatlarında ideal.

2. Hassas Akış Kontrolü → Proseslerde kritik akış gereksinimleri için.

3. Uzun Ömür ve Sızdırmazlık → Az bakım ile yıllarca kullanılabilir.

4. Aktüatör ile Otomasyon Uyumlu → Endüstriyel tesislerde uzaktan kontrol imkanı.

5. Düşük Basınç Kaybı → Akış hatlarında enerji tasarrufu sağlar.

| Pistonlu Vanaların Diğer Vanalardan Farkları

| Öne Çıkan Farklar:

Pistonlu vanalar metal-metal sızdırmazlık sayesinde özellikle buhar hatlarında tercih edilir.

Düşük bakım ihtiyacı ve yüksek çevrim ömrü ile uzun süreli kullanımlarda avantaj sağlar.

Debi ayarı da yapılabildiğinden sadece aç-kapa değil, kısmi akış kontrolü için de uygundur.
