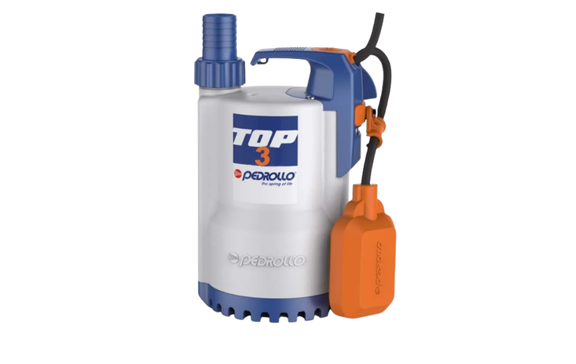

Pedrollo TOP-3 Flatörlü Plastik Gövdeli Drenaj Dalgıç Pompa
| Teknik Özellikler / Döküman Özeti
Aşağıdaki bilgiler, Pedrollo’nun resmi teknik dökümanlarına (TOP serisi) dayanmakta ve Türkiye’deki satış kaynaklarının verileri ile desteklenmektedir.
| HP | : | 0,75 | |||
| Voltaj | : | 220 Volt | |||
| Sıvı Sıcaklığı | : | +40 °C | |||
| Motor Mili | : | Paslanmaz Çelik | |||
| kW | : | 0,50 | |||
| Pompa Tipi | : | Dalgıç Drenaj Pompası | |||
| Kablo Uzunluğu | : | 5 Metre | |||
| Uygulama Amacı | : | Küçük alan drenajı , bodrum su tahliyesi , evsel su tahliyesi hafif kirli su | |||
| Motor Muhafaza | : | AISI 304 Paslanmaz | |||
| Max. Debi m3/h | : | 0-15,6 m3/h | |||
| Max. Yükseklik mSS | : | 2-10,75 mss | |||
| Giriş Ölçüsü | : | 11/4" - 32 mm | |||
| Pervane | : | Noryl ( Kompozit ) | |||
| Emiş Filtresi | : | Teknopolimer | |||
| Koruma Sınıfı | : | IP68 | |||
| Çıkış Ölçüsü | : | 11/4" - 32 mm | |||
| Şaft | : | Paslanmaz Çelik | |||
| Pompa Gövdesi | : | Teknopolimer | |||
| Emiş Plaka | : | AISI 304 Paslanmaz | |||
| Emiş Derinliği | : | 9 Metre |

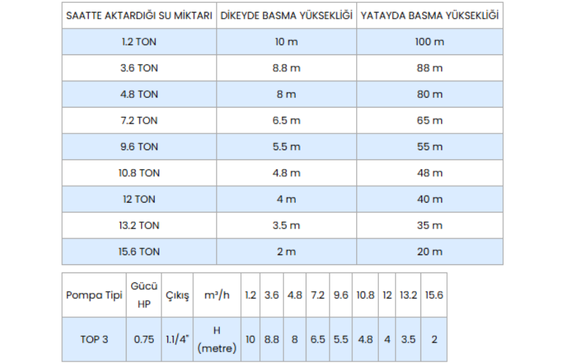

| Pompa Tipi | Gücü HP |
Çıkış | m³/h | 1.2 | 2.4 | 3.6 | 4.8 | 7.2 | 9.6 | 10.8 | 12 | 15.6 |
| TOP 3 | 0.75 | 1.1/4" | H (metre) |
10 | 9 | 8.8 | 8 | 6.5 | 5.5 | 4.8 | 4 | 2 |
Çalışma Aşamaları
| Pompa dalgıç ortamda yerleştirilir
Pompa, tahliye edilmek istenen su seviyesinin altına konur, su içinde tamamen ya da kısmen batık halde çalışır. Bu şekilde motor soğutması sağlanır (motor dışından su ile temas ederek ısı transferi yapılır).
| Motor ve mil ile pervaneyi döndürme
Elektrik motoru enerjiyi tork olarak şaft üzerine aktarır. Şaft, pompanın içindeki pervaneyi (impeller) döndürür. Bu pervane, suyu merkeze çekip santrifugal kuvvet ile dışarı doğru basma hattına iletir.
| Basınç farkı ile su yükseltilir / dışarı atılır
Pervane dönmesi ile santrifugal kuvvet etkisiyle su dış radiale doğru hareket eder ve çıkış hattına yönlendirilir. Bu sayede su, belirli bir yükseklik farkına (basma yüksekliği) kadar taşınır.

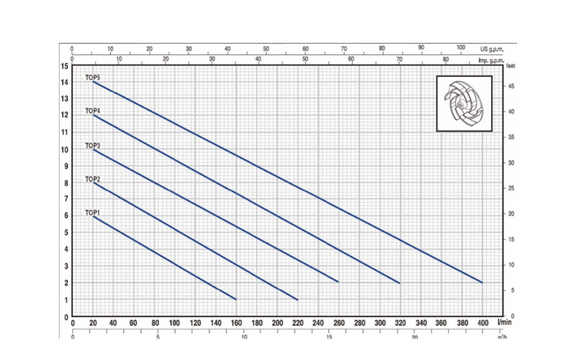

| Dönel hız, debi ve basma yüksekliği ilişkisi
Pervanenin dönüş hızı, pervane geometrisi, giriş koşulları vb. etkenler pompanın “performans eğrisi”ni belirler. Pompanın iş noktasına göre debi (L/dk veya m³/saat) ve basma yüksekliği (metre su sütunu) belirlenir.
| Soğutma & koruma mekanizmaları
Motor, pompa gövdesi ve su arasındaki temas ile soğutulur. Ayrıca motor sargısında yer alan termik koruyucu (ısı sigortası veya termistör vb.) aşırı ısınmaya karşı koruma sağlar.
Çift mekanik salmastra yapısı ve yağlama bölgeleri, suyun motora ulaşmasını engelleyerek motor elemanlarını korur.
| Neye Göre Kapanıp Açılır?” — Otomatik Kontrol Mekanizması
Pedrollo TOP-serisi pompalar genellikle otomatik çalışacak şekilde tasarlanmıştır. Bu otomatik açma/kapatma mekanizması şamandıra (float switch) düzeneği ile sağlanır. Aşağıda bu sistemin çalışma mantığı:
Pompanın kablosuna bağlı bir şamandıra anahtarı (yüzer anahtar) bulunur. Bu şamandıra, su seviyesi ile yukarı/aşağı hareket eder.
Su seviyesi belirli bir yüksekliğe ulaştığında (şamandıra yukarı kalkar), şamandıra anahtarı kapanır (kontak iletken hale gelir) ve elektrik devresi tamamlanarak pompa motoru çalıştırılır.
Su seviyesi düştüğünde (şamandıra aşağı iner), şamandıra anahtarı açılır ve pompa motoru durur. Böylece pompa kuru çalışmaya girmez, enerji tasarrufu sağlanır ve motor zarar görmez.
Bazı modellerde dikey şamandıra tipi (TOP-GM versiyonu) de kullanılabilir; dar kuyu veya küçük hacimli mahallerde bu tip fayda sağlar.
|
|
|
| Voltaj | : | 220 Volt (Monofaze) |
| HP | : | 0,75 |
| Kw | : | 0.55 |
| Max. Debi m3/h | : | 1-15 m3/h |
| Max. Yükseklik mSS | : | 1-10 Mss |
| Çıkış Ölçüsü | : | 1.1/4" - 32 mm |
