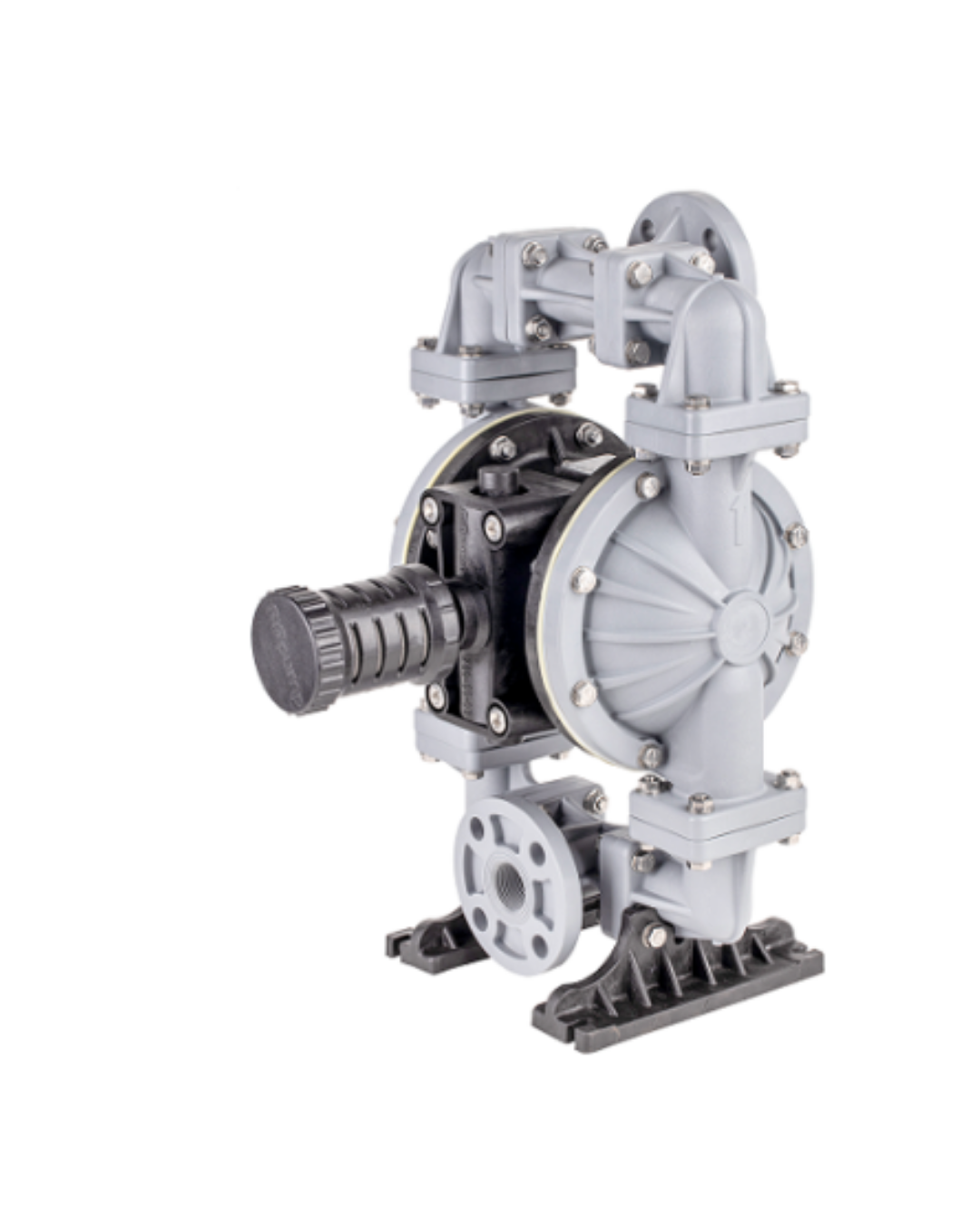

DP 11 PB-T Plastik Gövdeli Diyaframlı Pompa Black Polyproplen Gövde Santopren Diyaframlı Santopren Toplu Havalı Pompa 160 Lt/Dk 84 Mss 8,4 Bar 1/2 inch Hava Girişli
DP11 PB-T Plastik Diyaframlı Pompa -- Son Seçimi Yapmadan Önce Danışınız
Diyaframlı pompalar, diğer adıyla havalı pompalar, endüstriyel üretim tesislerinden kimya sektörüne, gıda işleme hatlarından tehlikeli sıvı transferlerine kadar pek çok alanda yaygın olarak tercih edilen güvenilir pompa sistemleridir. Kompresör ile çalışan yapıları sayesinde elektrik gerektirmezler, bu nedenle elektrikli bileşen içermedikleri için tam exproof özellik sunarlar. Bu durum, yanıcı, parlayıcı ve patlayıcı sıvıların transferinde diyaframlı pompaları en güvenli çözümlerden biri haline getirir.
0°C – 80°C çalışma sıcaklığı aralığında stabil performans gösterebilen bu pompalar, yüksek ve düşük sıcaklıktaki akışkanlarda sorunsuz kullanım sunar. Geniş sıcaklık toleransı sayesinde kimya, boya, petrokimya, gıda ve proses endüstrilerinde güvenle kullanılır.
Diyaframlı pompalar, yüksek viskoziteli sıvıları bile rahatlıkla pompalayabilir, 6 metreye kadar kendi kendine emiş yapabilir ve klape kullanılmadan hava yapmadan çalışabilir. Ayrıca bakım ve onarım süreçleri oldukça basittir; işletme içinde kolayca müdahale edilebilir.
Bu pompalar yalnızca proses hatlarında değil, aynı zamanda varil pompası olarak ve su altında dalgıç pompa şeklinde de kullanılabilmektedir. Bu çok yönlülüğü sayesinde hem mobil hem sabit uygulamalarda en çok tercih edilen havalı diyaframlı pompa çözümlerinden biridir.
|
Teknik Özellikleri |
||
|
Max. Kapasite |
: |
160 lt/dk |
|
Sıvı Giriş-Çıkış |
: |
1" |
|
Max. Sıvı Çıkış Basıncı |
: |
8,4 bar |
|
Gövde Malzemesi |
: |
Black Polyproplen |
|
Hava Giriş Ölçüsü |
: |
1/2" |
|
Katı Partikül Boyutu |
: |
4mm |
|
Kuru Emiş Derinliği |
: |
6-8m |
|
Hava Basıncı Max. |
: |
8,4 bar |
Diyafram Malzemesi |
Dayanım Sıcaklığı (°C) | Dayanım Özellikleri |
|---|---|---|
| Neoprene | -22 / +90 | Bitkisel yağlara dayanıklı, aşınmaya dirençli; asit ve ketonlarda önerilmez. |
| Buna-N (Nitril) | -22 / +87 | Yağ, su, hidrolik sıvılarda dayanıklı; kimyasallara karşı orta direnç. |
| EPDM | -40 / +138 | Kimyasallara dayanıklı; yağ ve solventlere karşı zayıf. |
| Teflon (PTFE) | -35 / +100 | Asit, baz, solvent ve ağır kimyasallarda üstün dayanım. |
| Viton | -40 / +175 | Asit, solvent, yağ ve yakıtlarda mükemmel dayanım. |
| Santopren | -40 / +135 | Orta-zayıf asitlerde ve aşındırıcı sıvılarda yüksek dayanım. |
| Polipropilen (PP) | 0 / +82 | Asitlere ve kimyasallara dayanıklı; gıda ve kozmetik sıvılarda ideal. |
Polyproplen (PP) Gövde – Santopren Diyafram – Santopren Top İçinde Akışkanın İzlediği Yol
Diyaframlı pompada akışkan valf–diyafram–boşaltma hattı şeklinde ilerler.
Aşağıda adım adım akış yolunu bulabilirsiniz:
Akışkan Yol Haritası – Adım Adım
1) Giriş (Inlet) – Akışkan Pompa Emiş Portuna Girer
Akışkan pompa gövdesinin alt giriş kısmından içeri girer.
PP gövde kimyasal dayanıklılığı yüksek olduğu için girişte deformasyon olmaz.
2) İlk Temas: Santopren Top (Giriş Küresi / Check Ball)
Akışkanın temas ettiği ilk hareketli parça PTFE toplardır.
Teflon top:
Akışı sadece bir yönde ilerletir,
Kimyasal dayanıklılığı sayesinde asit, solvent ve petrol ürünlerinden etkilenmez.
3) Santopren Diyafram Odası
Akışkan valfi geçtikten sonra diyafram odasına dolar.
Teflon burada:
Esnekliğiyle darbeleri emer
Kimyasal uyumluluk sağlar
Yüksek viskoziteli sıvıları rahatlatır
Aşındırıcı partiküllere karşı dayanır
4) Basma Tarafına Geçiş
Diyaframın ileri hareketiyle akışkan üst bölümdeki çıkış PTFE topuna doğru itilir.
5) Çıkış PTFE Topu
Akışkan çıkış küresine çarpar, top yukarı kalkar ve basma hattına geçişe izin verir.
6) Çıkış Portu (Outlet)
Akışkan artık pompadan çıkar ve basma hattına yönlendirilir.
1. Alüminyum Metal Gövde – En Sağlam ve Endüstriyel Seçim
Alüminyum gövdeli diyaframlı pompalar metal dayanımı, yüksek basınç dayanımı ve zor koşullara dayanıklı yapısı sayesinde endüstrinin en çok tercih edilen gövde tipidir.
✔ Avantajları
En yüksek mekanik dayanım (darbelere, montaj stresine dayanıklı)
Hidrokarbonlarda mükemmel uyum: mazot, yağ, dizel, benzin
Yüksek basınç altında deformasyon yapmaz
Endüstriyel kullanım ömrü çok uzun
Aşındırıcı olmayan kimyasallar için ideal
❌ Dezavantajları
Güçlü asitlere karşı uygun değildir (sülfürik, nitrik, hidroklorik)
Solventlerde sınırlı kullanım
Metal oksidasyonu bazı kimyasallarda sorun olabilir
✔ Nerede Kullanılır?
Mazot, yağ, hidrolik yağ
Solvent sınırlı
Su / temiz sıvılar
Ağırlık gerektiren prosesler
Yüksek basınç gerektiren prosesler
2. Teflon Gövde (PTFE) – En Yüksek Kimyasal Dayanım
Tam teflon gövde çok nadir üretilir çünkü maliyet çok yüksektir, çoğunlukla iç yüzey PTFE kaplı modeller kullanılır.
✔ Avantajları
Kimyasal dayanımın zirvesi
(asit, solvent, baz, oksitleyici kimyasal → EN ÜST SEVİYE)
Yapışmaz yüzey → agresif kimyasallarda bile uzun ömür
Sıcaklık dayanımı yüksektir (100–120°C)
Korozyon sıfır
Aşındırıcı akışkanlarda en güvenli malzeme
❌ Dezavantajları
Fiyatı en yüksek gövdedir
Ağırlık olarak ağırdır
Mekanik dayanımı alüminyum kadar sağlam değildir
İşlenmesi zor olduğu için teslim süresi uzun olabilir
✔ Nerede Kullanılır?
Sülfürik, nitrik, fosforik asit yüksek oran
MEK, toluen, ksilen gibi güçlü solventler
Oksitleyici kimyasallar
İlaç, laboratuvar prosesleri
3. Black Polyproplene (Siyah PP) Gövde – En Çok Kullanılan ve F/P Ürünü
Black PP, içerisine karbon karıştırılarak UV dayanımı artırılmış geliştirilmiş PP malzemesidir.
✔ Avantajları
Çok ekonomik → en ucuz gövde seçeneklerinden
Light kimyasal kullanımına uygun
Deterjan, boya, kozmetik, temizlik kimyasalları için idealdir
Hafiftir, montajı kolaydır
UV dayanımı normal PP’den daha iyidir (karbon katkısı)
Su, tuzlu su, hafif asit ve alkali kimyasallarda çalışır
❌ Dezavantajları
Kuvvetli solventler ve yüksek konsantrasyon asitlerde uygun değildir
Yüksek sıcaklık dayanımı düşük (60–70°C)
Mekanik dayanım metal kadar güçlü değildir
✔ Nerede Kullanılır?
Boya / mürekkep / kozmetik
Deterjan ve temizlik kimyasalları
Genel kimya prosesleri
Su ve su bazlı kimyasallar
Hafif solvent ürünleri
4. Normal (Natural) Polyproplene – En Ekonomik ve Kimya Dostu
Bu gövde rengi açık beyazdır, Black PP gibi UV koruması yoktur.
✔ Avantajları
Black PP’den bile daha ekonomik
Su ve alkali kimyasallarda iyi performans
Hafif yapılı → kolay taşınabilir
PE, PVC gibi birçok plastikle uyumlu kimyasal yapıda
❌ Dezavantajları
UV dayanımı düşüktür → dış ortamda sararma ve çatlama olur
Solventlerde sınırlı
Yüksek asitlerde kısa ömürlü
Sıcaklık dayanımı sınırlı (55–65°C)
✔ Nerede Kullanılır?
Su arıtma tesisleri
Temizlik kimyasalları
Alkali çözeltiler
Kozmetik ve hafif kimya
Kullanılan Kimyasala Göre Diyafram Seçimi
| AKIŞKAN | Kullanım Alanı | POMPA | POMPA GÖVDESİ | TOP | DİYAFRAM |
| ETİL ALKOL | Etil alkol temizlik gıda ve kozmetik sektörlerinde kullanılmaktadır | PP-S | POLYPROPLEN | SANTOPREN | SANTOPREN |
| SİTRİK ASİT | Birçok meyve ve sebzenin bileşenidir | PP-S | POLYPROPLEN | SANTOPREN | SANTOPREN |
| KAHVE | Kahvenin içeriğindeki bütün bileşenlerin ve kahvenin iletimi sağlanır | PP-S | POLYPROPLEN | SANTOPREN | SANTOPREN |
| HİNDİSTAN CEVİZİ YAĞI | Hindistan cevizi yağı içeriğindeki bütün bileşenlerin ve yağın iletimi sağlanır | PP-S | POLYPROPLEN | SANTOPREN | SANTOPREN |
| ELMA SUYU | Elma suyu içeriğindeki bütün bileşenlerin ve elma suyunun iletimi sağlanır | PP-S | POLYPROPLEN | SANTOPREN | SANTOPREN |
| ADİPİK ASİT | Elyaf ve plastiğin üretiminde polimerin üretiminde kullanılır.Tekstilin en önemli bileşenlerinden biridir | PP-S | POLYPROPLEN | SANTOPREN | SANTOPREN |
| KİREÇ KÜKÜRT | Bahçecilikte kireç kükürt, haşere kontrolünde kullanılan, kalsiyum hidroksitin elementel kükürt ile reaksiyona sokulmasıyla oluşur | PP-S | POLYPROPLEN | SANTOPREN | SANTOPREN |
| ASETİK ASİT | Asetik asit, tekstil boyama ve terbiye işlemlerinde kullanılır. Kumaşların boyanmasında pH düzenleyici olarak görev yapar | PP-S | POLYPROPLEN | SANTOPREN | SANTOPREN |
| SIR | AL-N | ALİMİNYUM | NEOPRENE | ||
| VAM | AL-N | ALİMİNYUM | NEOPRENE | ||
| JÖLE | AL-N (AĞIR TOPLU) | ALİMİNYUM | NEOPRENE | ||
| LATEKS | AL-N / AL-S | ALİMİNYUM | NEOPRENE veya SANTOPREN | ||
| POLYOL | AL-N /AL-T | ALİMİNYUM | NEOPRENE veya TEFLON | ||
| KİMYASAL ÇAMUR | AL-S | ALİMİNYUM | SANTOPREN | ||
| PENTANE | AL-S | ALİMİNYUM | SANTOPREN |
Bu ürünün teknik detaylarına burdan ulaşabilirsiniz
| Max. Debi m3/h | : | 0-9,6 m3/h |
| Max. Yükseklik mSS | : | 0-84 Mss |
| Çıkış Ölçüsü | : | 1'' -25mm |
| Giriş Ölçüsü | : | 1''- 25 mm |
| Diyaframlı Pompa Diyaframı | : | Teflon |
| Diyaframlı Pompa Topu | : | Teflon |
| Pompa Gövdesi | : | Black Polypropylene |
