DP 10 PVDF-T Teflon Gövdeli Diyaframlı Pompa Teflon Gövde Teflon Diyaframlı Teflon Toplu Havalı Pompa 160 Lt/Dk 84 Mss 8,4 Bar 1/2 inch Hava Girişli
DP10 PVDF-T Teflon Diyaframlı Pompa -- Son Seçimi Yapmadan Önce Danışınız
Diyaframlı pompalar, diğer adıyla havalı pompalar, endüstriyel üretim tesislerinden kimya sektörüne, gıda işleme hatlarından tehlikeli sıvı transferlerine kadar pek çok alanda yaygın olarak tercih edilen güvenilir pompa sistemleridir. Kompresör ile çalışan yapıları sayesinde elektrik gerektirmezler, bu nedenle elektrikli bileşen içermedikleri için tam exproof özellik sunarlar. Bu durum, yanıcı, parlayıcı ve patlayıcı sıvıların transferinde diyaframlı pompaları en güvenli çözümlerden biri haline getirir.
0°C – 80°C çalışma sıcaklığı aralığında stabil performans gösterebilen bu pompalar, yüksek ve düşük sıcaklıktaki akışkanlarda sorunsuz kullanım sunar. Geniş sıcaklık toleransı sayesinde kimya, boya, petrokimya, gıda ve proses endüstrilerinde güvenle kullanılır.
Diyaframlı pompalar, yüksek viskoziteli sıvıları bile rahatlıkla pompalayabilir, 6 metreye kadar kendi kendine emiş yapabilir ve klape kullanılmadan hava yapmadan çalışabilir. Ayrıca bakım ve onarım süreçleri oldukça basittir; işletme içinde kolayca müdahale edilebilir.
Bu pompalar yalnızca proses hatlarında değil, aynı zamanda varil pompası olarak ve su altında dalgıç pompa şeklinde de kullanılabilmektedir. Bu çok yönlülüğü sayesinde hem mobil hem sabit uygulamalarda en çok tercih edilen havalı diyaframlı pompa çözümlerinden biridir.
|

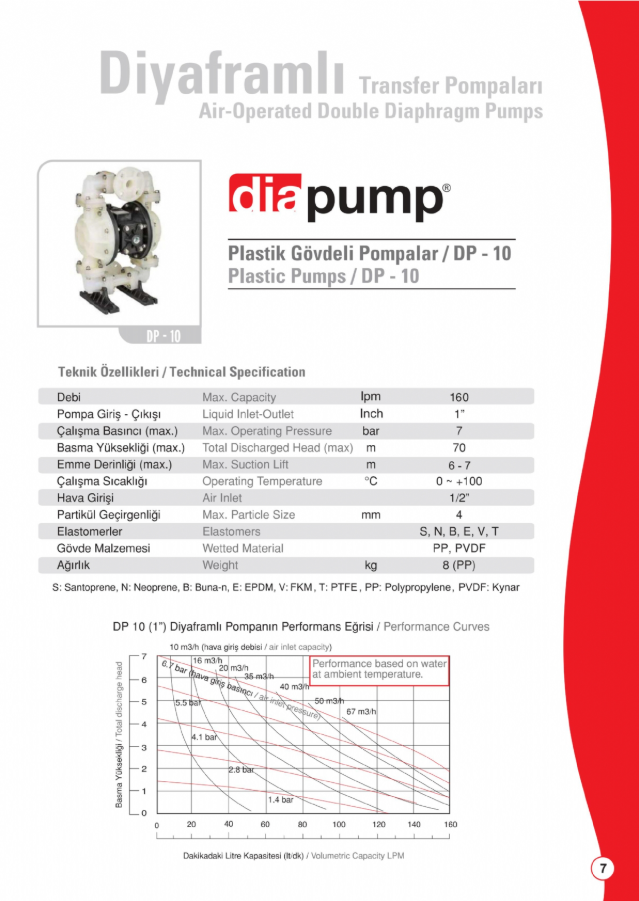

Teknik Özellikleri |
||
|
Max. Kapasite |
: |
160 lt/dk |
|
Sıvı Giriş-Çıkış |
: |
1" |
|
Max. Sıvı Çıkış Basıncı |
: |
8,4 bar |
|
Gövde Malzemesi |
: |
Black Polyproplen |
|
Hava Giriş Ölçüsü |
: |
1/2" |
|
Katı Partikül Boyutu |
: |
4mm |
|
Kuru Emiş Derinliği |
: |
6-8m |
|
Hava Basıncı Max. |
: |
8,4 bar |
Diyafram Malzemesi |
Dayanım Sıcaklığı (°C) | Dayanım Özellikleri |
|---|---|---|
| Neoprene | -22 / +90 | Bitkisel yağlara dayanıklı, aşınmaya dirençli; asit ve ketonlarda önerilmez. |
| Buna-N (Nitril) | -22 / +87 | Yağ, su, hidrolik sıvılarda dayanıklı; kimyasallara karşı orta direnç. |
| EPDM | -40 / +138 | Kimyasallara dayanıklı; yağ ve solventlere karşı zayıf. |
| Teflon (PTFE) | -35 / +100 | Asit, baz, solvent ve ağır kimyasallarda üstün dayanım. |
| Viton | -40 / +175 | Asit, solvent, yağ ve yakıtlarda mükemmel dayanım. |
| Santopren | -40 / +135 | Orta-zayıf asitlerde ve aşındırıcı sıvılarda yüksek dayanım. |
| Polipropilen (PP) | 0 / +82 | Asitlere ve kimyasallara dayanıklı; gıda ve kozmetik sıvılarda ideal. |
Teflon (PVDF) Gövde – Teflon Diyafram – Teflon Top İçinde Akışkanın İzlediği Yol
Diyaframlı pompada akışkan valf–diyafram–boşaltma hattı şeklinde ilerler.
Aşağıda adım adım akış yolunu bulabilirsiniz:
Akışkan Yol Haritası – Adım Adım
1) Giriş (Inlet) – Akışkan Pompa Emiş Portuna Girer
Akışkan pompa gövdesinin alt giriş kısmından içeri girer.
PP gövde kimyasal dayanıklılığı yüksek olduğu için girişte deformasyon olmaz.
2) İlk Temas: Teflon Top (Giriş Küresi / Check Ball)
Akışkanın temas ettiği ilk hareketli parça PTFE toplardır.
Teflon top:
Akışı sadece bir yönde ilerletir,
Kimyasal dayanıklılığı sayesinde asit, solvent ve petrol ürünlerinden etkilenmez.
3) Teflon Diyafram Odası
Akışkan valfi geçtikten sonra diyafram odasına dolar.
Teflon burada:
Esnekliğiyle darbeleri emer
Kimyasal uyumluluk sağlar
Yüksek viskoziteli sıvıları rahatlatır
Aşındırıcı partiküllere karşı dayanır
4) Basma Tarafına Geçiş
Diyaframın ileri hareketiyle akışkan üst bölümdeki çıkış PTFE topuna doğru itilir.
5) Çıkış TeflonTopu
Akışkan çıkış küresine çarpar, top yukarı kalkar ve basma hattına geçişe izin verir.
6) Çıkış Portu (Outlet)
Akışkan artık pompadan çıkar ve basma hattına yönlendirilir.
Kullanılan Kimyasala Göre Diyafram Seçimi
| TUZLU SU | Tuzlu su dayanımı vardır | PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
| DİZEL YAKITI | DİZEL YAKITI AKTARIMI İÇİN KULLANILABİLİR ÜRÜN DAYANIMI MEVCUTTUR | PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
| FUEL OİL | Fuel oil (yakıt yağı) koyu renkte, az akışkan bir petrol ürünüdür. Elektrik, ısı ya da buhar sistemlerinde kullanılabilen Fuel Oil, her türlü endüstriyel fabrika, tesis ve binalarda tercih edilmektedir. Kolay pompalanır, yanar ve tasarruf sağlar. Havayı kömüre göre daha az kirletir. | PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
| HİDROKLORİK ASİT | Sanayide petrol, reçine rejenerasyonu, kâğıt, ilaç, boya, kimya, tekstil, metal klorürü üretimi gibi alanlarda kullanılmaktadır. | PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
| BAL | Bal aktarımında da kullanılır | PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
| POTASYUM ALÜMİNYUM FOSFAT |
Potasyumalüminyum sülfat , genelde su arıtma tesislerinde , deri tabaklamada, boya sanayisinde, yanmaz tekstil ürünlerinde ve kabartma tozunda katkı maddesi olarak kullanılır.E kodu ise E 522dir. Potasyum şap: kumaş, ahşap ve kağıt malzemelerin yanıcılığını azaltmak için yangın geciktirici olarak kullanılır. Tıp alanında potasyum alüminyum sülfat, temel olarak büzücü yada kanamalı antiseptik olarak kullanılmaktadır. Ayrıca potasyum şap, lokal olarak sivilcelerin üzerine ve sivilceleri geçirmekiçin, ağız ve pamukçuk yaralarını iyileştirmek için kullanılır. Önemli bir kurutma etkisi vardır ve bölgede hissedilen tahrişi azaltır. |
PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
| CIVA | CIVA AKTARIMINDA DA KULLANILIR | PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
| TARTARİK ASİT |
Şekerleme, reçel, meyve suyu, şarap, içecek ve dondurma üretiminde kullanılır |
PP-S | BLACK POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| AMONYUM KARBONAT | Kullanım alanları: Metilen klorür,sökücü ve yağ çözücü olarak yaygın olarak kullanılmaktadır. Metilen klorür, gıda endüstrisinde kahve ve çikolatayı kafeinsizleştirmek ve ayrıca şerbetçiotu özleri ve diğer tatlandırıcıları hazırlamak için kullanılmıştır. | PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
| ANİLİN ASİT | Anilin kauçuk hızlandırıcılar ve anti-oksidanlar, boyalar ve ara ürünler, fotoğraf kimyasalları, üretan köpükler için izosiyanatlar olarak, ilaçlarda, patlayıcılarda, petrol rafinasyonunda; ve difenilamin, fenolikler, herbisitler ve fungisitlerin üretiminde kullanılır. Ayrıca anilin poliüretanlar, kauçuk işleme kimyasalları, böcek ilaçları, elyaflar, boyalar ve pigmentler, fotoğraf kimyasalları ve ilaçların üretiminde de kullanılır. | PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
| SÜT | Süt aktarımında kullanılır | PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
| FOSFORİK ASİT | Fosforik asit, kimyasal formülü H₃PO₄ olan bir mineral asididir. İlaç endüstrisi, yağ sanayi, sinek ilacı üretimi ve çeşitli temizleme amaçlarıyla kullanılır. Gıda sektöründe ise kola ve kabartma tozları içerisinde kullanılan bu asit DNA ve RNA'nın yapısına da katılır. | PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
| BİRA | Bira, dünyadaki en eski ve en yaygın alkollü içeceklerden biridir. Su ve çaydan sonra en popüler üçüncü içecektir. Bira tahıldan üretilirː Yaygın olarak malt arpa kullanılır ama buğday, mısır ve pirinç de kullanılan ürünler arasındadır. | PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
| SÜLFİRİK ASİT | Akülerde kullanılır. | PVDF-T | PVDF | TEFLON DİYAFRAM TEFLON TOP |
Detaylı Teknik Döküman İçin Buraya Tıklayabilirsiniz
PVDF Gövde ve Black Polyproplene (PP) Gövde Arasındaki Farklar
Diyaframlı pompalarda gövde malzemesi, pompanın fiyatını, dayanımını, kimyasal uyumluluğunu ve kullanım ömrünü belirleyen en kritik faktörlerden biridir.
PVDF (Polyvinylidene Fluoride) Gövde – Premium Seviye
PVDF yüksek performanslı, yarı kristal bir floropolimerdir. Kimyasal dayanımı en yüksek plastik gövde malzemelerinden biridir.
✔ Avantajları
Kimyasal dayanımı PP’ye göre çok daha geniştir.
Kuvvetli asitlere karşı üstün koruma (HNO3, H2SO4, HF vb.).
Oksitleyici kimyasallara dayanım çok yüksektir.
UV ışınlarına ve dış etkenlere dayanımı mükemmeldir.
Yüksek sıcaklığa dayanım (genelde 120°C civarı).
Aşındırıcı akışkanlarda çok uzun ömürlüdür.
Boya, solvent, ferrik klorür, nitrik asit gibi agresif proseslerde sorunsuzdur.
❌ Dezavantajları
Fiyatı PP gövdeye göre oldukça yüksektir.
Sağlam ama işlenmesi zor olduğu için üretim maliyetleri yüksektir.
✔ Nerede tercih edilir?
Ağır kimya sanayi
Yüksek asit transferi
Laboratuvar ve agresif ortamlar
Solvent + güçlü oksidan içeren prosesler
Petro-kimya tesisleri
Black Polypropylene (PP) Gövde – Ekonomik ve Çok Yönlü
PP, diyaframlı pompaların en çok kullanılan gövde malzemesidir. Fiyat/performans açısından ideal bir yapıya sahiptir.
✔ Avantajları
Uygun fiyatlıdır (PVDF’ye göre çok daha ekonomiktir).
Birçok kimyasalla uyumludur.
Hafif ve dayanıklıdır.
Gıda uyumlu versiyonları bulunur.
Varil, IBC tank ve genel proses sıvıları için yeterlidir.
Black PP UV dayanımı artırılmış versiyondur.
❌ Dezavantajları
Kuvvetli oksitleyicilerde (örn. nitrik, sülfürik, hipoklorit yüksek derişim) PVDF kadar dayanmaz.
Yüksek sıcaklık dayanımı PVDF'den daha düşüktür (genelde 60–70°C).
Çok güçlü solventlerde sınırlı kullanıma sahiptir.
✔ Nerede tercih edilir?
Temizlik kimyasalları
Yağ ve yağ bazlı ürünler
Hafif – orta derece solventler
Su bazlı kimyasallar
Deterjan, kozmetik, boya, gıda ürünleri
Detaylı Teknik Döküman İçin Buraya Tıklayabilirsiniz
| Max. Debi m3/h | : | 0-9,6 m3/h |
| Max. Yükseklik mSS | : | 0-84 Mss |
| Çıkış Ölçüsü | : | 1'' -25mm |
| Giriş Ölçüsü | : | 1''- 25 mm |
| Diyaframlı Pompa Diyaframı | : | Teflon |
| Diyaframlı Pompa Topu | : | Teflon |
| Pompa Gövdesi | : | PVDF |
