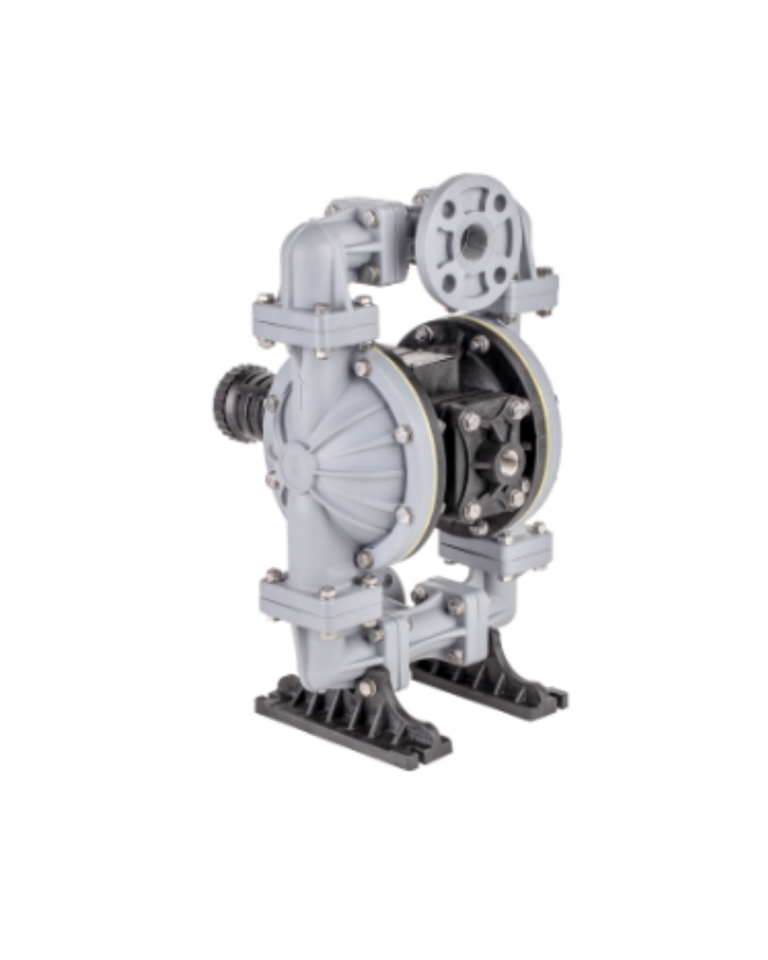

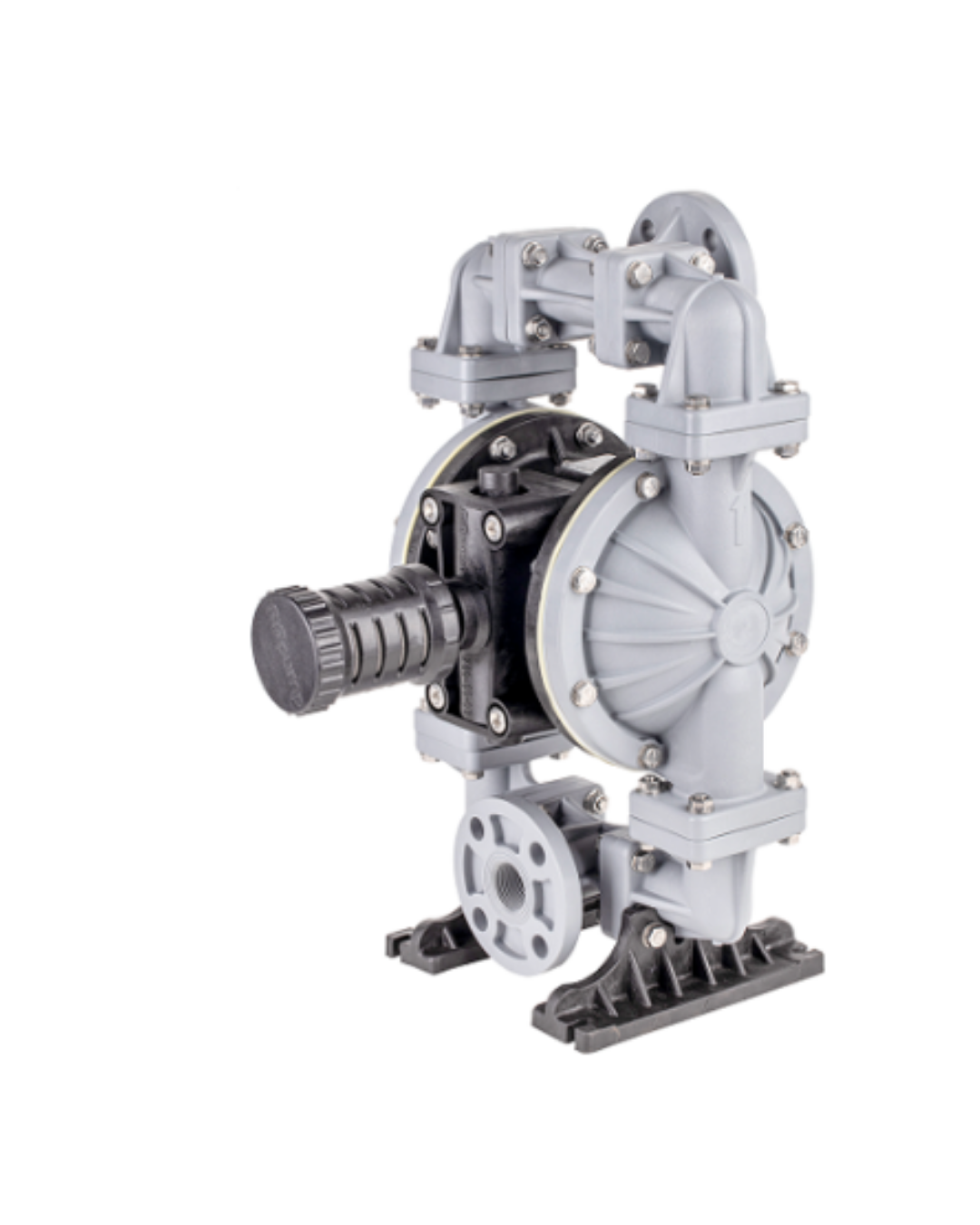

DP 10 PB-SE Plastik Gövdeli Diyaframlı Pompa Polyproplene Gövde Santopren Diyaframlı Santopren Toplu Havalı Pompa 160 Lt/Dk 84 Mss 8,4 Bar 1/2 inch Hava Girişli
DP10 PB-SE Plastik Diyaframlı Pompa -- Son Seçimi Yapmadan Önce Danışınız
Diyaframlı pompalar, diğer adıyla havalı pompalar, endüstriyel üretim tesislerinden kimya sektörüne, gıda işleme hatlarından tehlikeli sıvı transferlerine kadar pek çok alanda yaygın olarak tercih edilen güvenilir pompa sistemleridir. Kompresör ile çalışan yapıları sayesinde elektrik gerektirmezler, bu nedenle elektrikli bileşen içermedikleri için tam exproof özellik sunarlar. Bu durum, yanıcı, parlayıcı ve patlayıcı sıvıların transferinde diyaframlı pompaları en güvenli çözümlerden biri haline getirir.
0°C – 80°C çalışma sıcaklığı aralığında stabil performans gösterebilen bu pompalar, yüksek ve düşük sıcaklıktaki akışkanlarda sorunsuz kullanım sunar. Geniş sıcaklık toleransı sayesinde kimya, boya, petrokimya, gıda ve proses endüstrilerinde güvenle kullanılır.
Diyaframlı pompalar, yüksek viskoziteli sıvıları bile rahatlıkla pompalayabilir, 6 metreye kadar kendi kendine emiş yapabilir ve klape kullanılmadan hava yapmadan çalışabilir. Ayrıca bakım ve onarım süreçleri oldukça basittir; işletme içinde kolayca müdahale edilebilir.
Bu pompalar yalnızca proses hatlarında değil, aynı zamanda varil pompası olarak ve su altında dalgıç pompa şeklinde de kullanılabilmektedir. Bu çok yönlülüğü sayesinde hem mobil hem sabit uygulamalarda en çok tercih edilen havalı diyaframlı pompa çözümlerinden biridir.
|

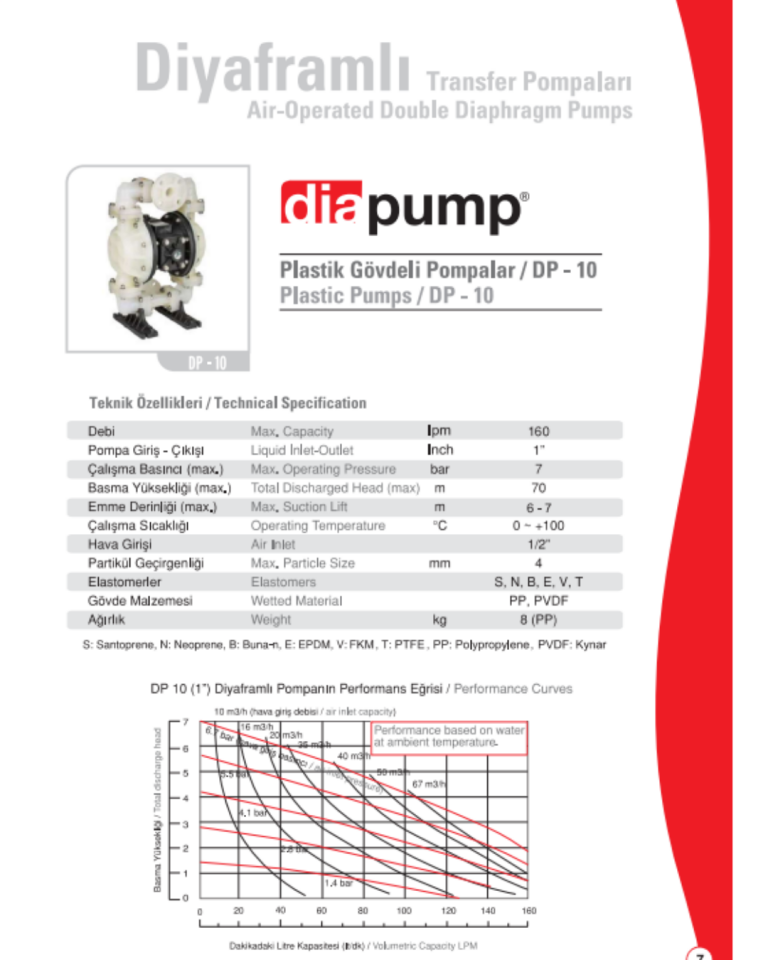

Teknik Özellikleri |
||
|
Max. Kapasite |
: |
160 lt/dk |
|
Sıvı Giriş-Çıkış |
: |
1" |
|
Max. Sıvı Çıkış Basıncı |
: |
8,4 bar |
|
Gövde Malzemesi |
: |
Black Polyproplen |
|
Hava Giriş Ölçüsü |
: |
1/2" |
|
Katı Partikül Boyutu |
: |
4mm |
|
Kuru Emiş Derinliği |
: |
6-8m |
|
Hava Basıncı Max. |
: |
8,4 bar |
Diyafram Malzemesi |
Dayanım Sıcaklığı (°C) | Dayanım Özellikleri |
|---|---|---|
| Neoprene | -22 / +90 | Bitkisel yağlara dayanıklı, aşınmaya dirençli; asit ve ketonlarda önerilmez. |
| Buna-N (Nitril) | -22 / +87 | Yağ, su, hidrolik sıvılarda dayanıklı; kimyasallara karşı orta direnç. |
| EPDM | -40 / +138 | Kimyasallara dayanıklı; yağ ve solventlere karşı zayıf. |
| Teflon (PTFE) | -35 / +100 | Asit, baz, solvent ve ağır kimyasallarda üstün dayanım. |
| Viton | -40 / +175 | Asit, solvent, yağ ve yakıtlarda mükemmel dayanım. |
| Santopren | -40 / +135 | Orta-zayıf asitlerde ve aşındırıcı sıvılarda yüksek dayanım. |
| Polipropilen (PP) | 0 / +82 | Asitlere ve kimyasallara dayanıklı; gıda ve kozmetik sıvılarda ideal. |
Black Polyproplen (PB) Gövde – Santoprene Diyafram – Teflon Top İçinde Akışkanın İzlediği Yol
Diyaframlı pompada akışkan valf–diyafram–boşaltma hattı şeklinde ilerler.
Aşağıda adım adım akış yolunu bulabilirsiniz:
Akışkan Yol Haritası – Adım Adım
1) Giriş (Inlet) – Akışkan Pompa Emiş Portuna Girer
Akışkan pompa gövdesinin alt giriş kısmından içeri girer.
PP gövde kimyasal dayanıklılığı yüksek olduğu için girişte deformasyon olmaz.
2) İlk Temas: Epdm Top (Giriş Küresi / Check Ball)
Akışkanın temas ettiği ilk hareketli parça PTFE toplardır.
Teflon top:
Akışı sadece bir yönde ilerletir,
Kimyasal dayanıklılığı sayesinde asit, solvent ve petrol ürünlerinden etkilenmez.
3) Santopren Diyafram Odası
Akışkan valfi geçtikten sonra diyafram odasına dolar.
Teflon burada:
Esnekliğiyle darbeleri emer
Kimyasal uyumluluk sağlar
Yüksek viskoziteli sıvıları rahatlatır
Aşındırıcı partiküllere karşı dayanır
4) Basma Tarafına Geçiş
Diyaframın ileri hareketiyle akışkan üst bölümdeki çıkış PTFE topuna doğru itilir.
5) Çıkış Epdm Topu
Akışkan çıkış küresine çarpar, top yukarı kalkar ve basma hattına geçişe izin verir.
6) Çıkış Portu (Outlet)
Akışkan artık pompadan çıkar ve basma hattına yönlendirilir.
EPDM Top Nedir? Ne Zaman Kullanılır?
EPDM (Ethylene Propylene Diene Monomer) elastomer bir malzemedir.
Avantajları ve kullanım alanları:
✔ Avantajları
Sıcaklığa dayanıklıdır (genelde 120–130°C’ye kadar).
Buhar, sıcak su ve hafif kimyasallara iyi dayanır.
Esnek yapısı sayesinde iyi sızdırmazlık sağlar.
Alkali maddelere karşı oldukça dayanıklıdır.
❌ Dezavantajları
Yağlara, solventlere ve hidrolik sıvılara karşı zayıf dayanım.
Yakıt, benzin, mazot, dizel gibi hidrokarbonlarda kullanılamaz.
Aşındırıcı kimyasallarda ömrü daha kısadır.
✔ EPDM Top Nerede Kullanılır?
Alkali kimyasallar
Temizlik kimyasalları
Soğuk ve sıcak su
Hafif asitler
Gıda prosesleri (EPDM gıda uyumlu olabilir)
Genel olarak su bazlı ve alkali ürünlerde EPDM top en uygun seçenektir.
Santopren Top Nedir? Ne Zaman Kullanılır?
Santopren, termoplastik elastomer (TPE) bir malzemedir ve diyaframlı pompalarda geniş kimyasal dayanım için sık kullanılır.
✔ Avantajları
-
Kimyasal dayanımı EPDM’den daha geniştir.
-
Asitler, birçok solvent, boya-tiner türleri, yapıştırıcılar ve diğer agresif kimyasallar için uygundur.
-
Aşınmaya karşı dayanıklıdır.
-
Esnekliği sayesinde iyi sızdırmazlık sağlar.
-
Diyaframlarla aynı malzeme ailesinde olduğu için uyum problemi minimumdur.
❌ Dezavantajları
-
Yüksek sıcaklığa EPDM kadar dayanmaz (genelde 80–100°C).
-
Çok kuvvetli solventlerde (ör. yüksek oranda keton, aromatik solvent) özel malzemeler gerekebilir.
✔ Santopren Top Nerede Kullanılır?
-
Orta seviyede solventler
-
Kimyasal çözücüler
-
Asitler (fosforik, nitrik, sitrik, vb.)
-
Boya, mürekkep, vernik
-
Yapıştırıcı ve reçine transferi
-
Hafif yağlar
Kimyasal proseslerde çok yönlü kullanım için ideal bir malzemedir.
Kullanılan Kimyasala Göre Diyafram Seçimi
| ASETAMİD |
Plastik ve polimerler: Plastik üretiminde yumuşatıcı ve katkı maddesi Endüstriyel çözücü: Organik sentezlerde yardımcı çözücü Ara madde: Boya, ilaç ve diğer organik bileşiklerin sentezinde Laboratuvar kullanımı: Katalizör ve çözeltide stabilizatör olarak araştırmalarda |
PP-S | POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| ASETİK ASİD | Asetik asit veya etanoik asit CH₃COOH formüllü bir organik asittir, sirkeye ekşi tadını ve keskin kokusunu vermesiyle bilinir. Bu yüzden halk arasında sirke ruhu veya sirke asidi şeklinde de adlandırılır. Karboksilik asitlerin en küçüklerindendir. Doğada karbonhidratların yükseltgenmesiyle oluşur. | PP-S | POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| Asetofenon | Parfümlerde bir bileşen olarak ve ilaçların , reçinelerin ,aroma maddelerinin ve bir tür kimyasalın üretiminde kimyasal bir ara madde olarak kullanılan organik bir bileşiktir . Göz yaşartıcı gaz . Ayrıca uyku getirici bir ilaç olarak da kullanılmıştır | PP -S |
POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| İZOAMİL ALKOL | Kayısı, muz, neşeli, yeşillik, malt, portakal, erik ve viski aromaları gibi sentetik meyve aromalarının hazırlanmasında çözücü olarak kullanılır ve sentetik muz yağı üretiminde hammaddedir. Siyah trüfün aromasının bileşenlerinden biridir. Süt ve süt ürünlerinde yağ tahmini için de kullanılır | PP-S | POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| BENZİL ALKOL | Benzil alkol, reçetesiz satılan ilaçlarda, topikal kremlerde, losyonlarda, şampuanlarda ve yüz temizleyicilerinde antibakteriyel, koruyucu ve/veya mantar öldürücü olarak bulunur. Benzil alkol, Peru Balsamı gibi birçok doğal bitkisel üründe bulunur ve ayrıca sümbül, yasemin ve ylang ylang yağları gibi uçucu yağların bir bileşenidir. Benzil alkol ayrıca saç boyalarında, şampuanlarda, yüz temizleyicilerinde, güneş kremlerinde, kokularda ve kozmetiklerde de yaygındır. | PP-S | POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| POTASYUM ALÜMİNYUM FOSFAT |
Potasyumalüminyum sülfat , genelde su arıtma tesislerinde , deri tabaklamada, boya sanayisinde, yanmaz tekstil ürünlerinde ve kabartma tozunda katkı maddesi olarak kullanılır.E kodu ise E 522dir. Potasyum şap: kumaş, ahşap ve kağıt malzemelerin yanıcılığını azaltmak için yangın geciktirici olarak kullanılır. Tıp alanında potasyum alüminyum sülfat, temel olarak büzücü yada kanamalı antiseptik olarak kullanılmaktadır. Ayrıca potasyum şap, lokal olarak sivilcelerin üzerine ve sivilceleri geçirmekiçin, ağız ve pamukçuk yaralarını iyileştirmek için kullanılır. Önemli bir kurutma etkisi vardır ve bölgede hissedilen tahrişi azaltır. |
PP-S | POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| TANNİK ASİT | Metal Bazlı Nesnelerin Korozyondan Korunması İçin Kullanılır | PP-S | POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| TARTARİK ASİT |
Şekerleme, reçel, meyve suyu, şarap, içecek ve dondurma üretiminde kullanılır |
PP-S | BLACK POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| AMONYUM KARBONAT | Yangın söndürücülerde, temizlik ürünlerinde, seramik, boya, tekstil, deri ve gübre sanayilerinde kullanılır. Gıda endüstrisinde unlu mamuller de kabartıcı madde (kabartma tozu) olarak kullanılır.Amonyum karbonat, fırıncı amonyak olarak da bilinir ve daha modern mayalama maddeleri kabartma tozu ve kabartma tozunun öncülüydü. Amonyum karbonat, eskiden sal uçucu ve hartshorn tuzu olarak bilinen şeyin bir bileşenidir ve pişirildiğinde keskin bir koku üretir. | PP-S | POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| ANİLİN ASİT | Anilin kauçuk hızlandırıcılar ve anti-oksidanlar, boyalar ve ara ürünler, fotoğraf kimyasalları, üretan köpükler için izosiyanatlar olarak, ilaçlarda, patlayıcılarda, petrol rafinasyonunda; ve difenilamin, fenolikler, herbisitler ve fungisitlerin üretiminde kullanılır. Ayrıca anilin poliüretanlar, kauçuk işleme kimyasalları, böcek ilaçları, elyaflar, boyalar ve pigmentler, fotoğraf kimyasalları ve ilaçların üretiminde de kullanılır. | PP-S | POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| ARSENİK ASİT | Günümüzde ise kereste sanayinde ve boyar madde yapımında kullanılmaktadır. | PP-S | POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| ASFALT | Yolların, hava alanlarının kaplanmasında, çatı yalıtımında, su ile ilgili olan yapılarda su geçirmezlik sağlamada kullanılır. Yapışkan özelliği vardır. Boya sanayinde, akü üretiminde, su kanallarını kaplamada ve kil tuğlalarını yapıştırmada kullanılır. | PP-S | POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| BİRA | Bira, dünyadaki en eski ve en yaygın alkollü içeceklerden biridir. Su ve çaydan sonra en popüler üçüncü içecektir. Bira tahıldan üretilirː Yaygın olarak malt arpa kullanılır ama buğday, mısır ve pirinç de kullanılan ürünler arasındadır. | PP-S | POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
| BLAST FUMASE GAS | Yüksek fırın gazı, demir cevherinin kokla birlikte metalik demire indirgenmesi sırasında ortaya çıkan yüksek fırınların bir yan ürünüdür. Yaklaşık 3,5 MJ/m³ gibi çok düşük bir ısıtma değerine sahiptir, çünkü hacimce yaklaşık %51 nitrojen ve hacimce %22 yanıcı olmayan karbondioksitten oluşur. | PP-S | POLİPROPİLEN | SANTOPREN DİYAFRAM SANTOPREN TOP |
ASETİK ASİT
| Max. Debi m3/h | : | 0-9,6 m3/h |
| Max. Yükseklik mSS | : | 0-84 Mss |
| Çıkış Ölçüsü | : | 1'' -25mm |
| Giriş Ölçüsü | : | 1''- 25 mm |
| Diyaframlı Pompa Diyaframı | : | Santroprene |
| Diyaframlı Pompa Topu | : | Epdm Top |
| Pompa Gövdesi | : | Black Polypropylene |
