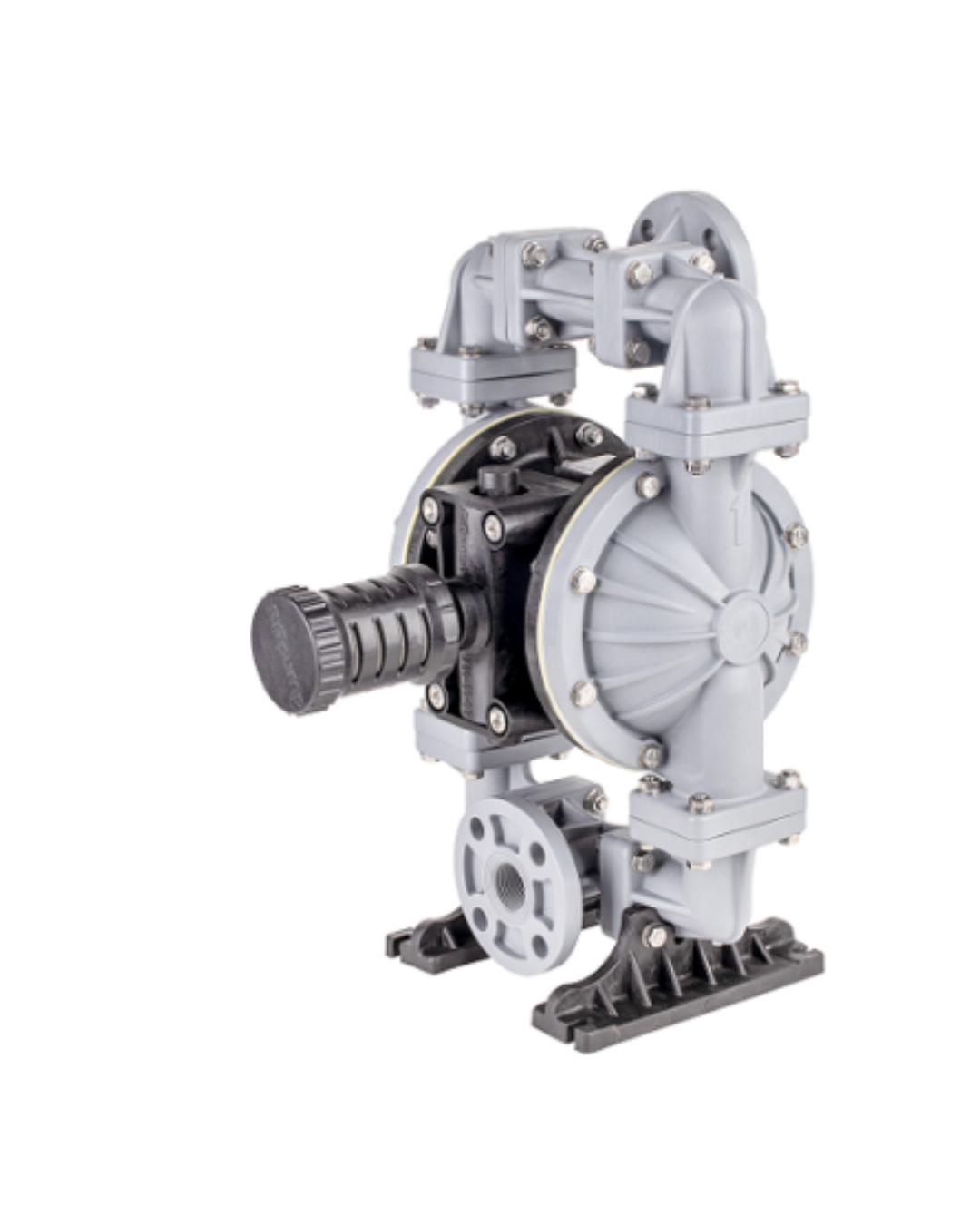

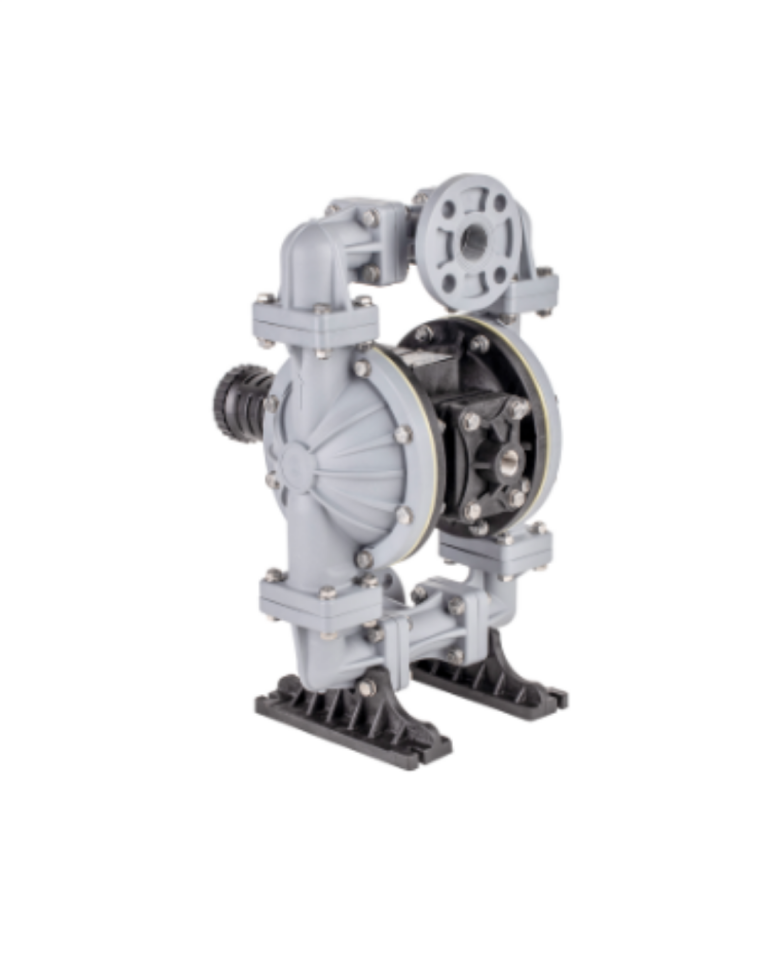

DP 10 PB-T Plastik Diyaframlı Pompa Plastik Siyah Polipropilen Gövde Santoprene Diyaframlı Teflon Toplu Havalı Pompa 160 Lt/Dk 84 Mss 8,4 Bar 1/2 inch Hava Girişli
DP 10 PB-T Plastik Diyaframlı Pompa -- Son Seçimi Yapmadan Önce Danışınız
Diyaframlı pompalar, diğer adıyla havalı pompalar, endüstriyel üretim tesislerinden kimya sektörüne, gıda işleme hatlarından tehlikeli sıvı transferlerine kadar pek çok alanda yaygın olarak tercih edilen güvenilir pompa sistemleridir. Kompresör ile çalışan yapıları sayesinde elektrik gerektirmezler, bu nedenle elektrikli bileşen içermedikleri için tam exproof özellik sunarlar. Bu durum, yanıcı, parlayıcı ve patlayıcı sıvıların transferinde diyaframlı pompaları en güvenli çözümlerden biri haline getirir.
0°C – 80°C çalışma sıcaklığı aralığında stabil performans gösterebilen bu pompalar, yüksek ve düşük sıcaklıktaki akışkanlarda sorunsuz kullanım sunar. Geniş sıcaklık toleransı sayesinde kimya, boya, petrokimya, gıda ve proses endüstrilerinde güvenle kullanılır.
Diyaframlı pompalar, yüksek viskoziteli sıvıları bile rahatlıkla pompalayabilir, 6 metreye kadar kendi kendine emiş yapabilir ve klape kullanılmadan hava yapmadan çalışabilir. Ayrıca bakım ve onarım süreçleri oldukça basittir; işletme içinde kolayca müdahale edilebilir.
Bu pompalar yalnızca proses hatlarında değil, aynı zamanda varil pompası olarak ve su altında dalgıç pompa şeklinde de kullanılabilmektedir. Bu çok yönlülüğü sayesinde hem mobil hem sabit uygulamalarda en çok tercih edilen havalı diyaframlı pompa çözümlerinden biridir.
|
Teknik Özellikleri |
||
|
Max. Kapasite |
: |
160 lt/dk |
|
Sıvı Giriş-Çıkış |
: |
1" |
|
Max. Sıvı Çıkış Basıncı |
: |
8,4 bar |
|
Gövde Malzemesi |
: |
PB Siyah Polypropylene |
|
Hava Giriş Ölçüsü |
: |
1/2" |
|
Katı Partikül Boyutu |
: |
4mm |
|
Kuru Emiş Derinliği |
: |
6-8m |
|
Hava Basıncı Max. |
: |
8,4 bar |
Diyafram Malzemesi |
Dayanım Sıcaklığı (°C) | Dayanım Özellikleri |
|---|---|---|
| Neoprene | -22 / +90 | Bitkisel yağlara dayanıklı, aşınmaya dirençli; asit ve ketonlarda önerilmez. |
| Buna-N (Nitril) | -22 / +87 | Yağ, su, hidrolik sıvılarda dayanıklı; kimyasallara karşı orta direnç. |
| EPDM | -40 / +138 | Kimyasallara dayanıklı; yağ ve solventlere karşı zayıf. |
| Teflon (PTFE) | -35 / +100 | Asit, baz, solvent ve ağır kimyasallarda üstün dayanım. |
| Viton | -40 / +175 | Asit, solvent, yağ ve yakıtlarda mükemmel dayanım. |
| Santopren | -40 / +135 | Orta-zayıf asitlerde ve aşındırıcı sıvılarda yüksek dayanım. |
| Polipropilen (PP) | 0 / +82 | Asitlere ve kimyasallara dayanıklı; gıda ve kozmetik sıvılarda ideal. |
Black Polypropylene (PB) Gövde – Teflon Diyafram – Teflon Top İçinde Akışkanın İzlediği Yol
Diyaframlı pompada akışkan valf–diyafram–boşaltma hattı şeklinde ilerler.
Aşağıda adım adım akış yolunu bulabilirsiniz:
Akışkan Yol Haritası – Adım Adım
1) Giriş (Inlet) – Akışkan Pompa Emiş Portuna Girer
Akışkan pompa gövdesinin alt giriş kısmından içeri girer.
PP gövde kimyasal dayanıklılığı yüksek olduğu için girişte deformasyon olmaz.
2) İlk Temas: Teflon Top (Giriş Küresi / Check Ball)
Akışkanın temas ettiği ilk hareketli parça PTFE toplardır.
Teflon top:
Akışı sadece bir yönde ilerletir,
Kimyasal dayanıklılığı sayesinde asit, solvent ve petrol ürünlerinden etkilenmez.
3) Teflon Diyafram Odası
Akışkan valfi geçtikten sonra diyafram odasına dolar.
Santoprene burada:
Esnekliğiyle darbeleri emer
Kimyasal uyumluluk sağlar
Yüksek viskoziteli sıvıları rahatlatır
Aşındırıcı partiküllere karşı dayanır
4) Basma Tarafına Geçiş
Diyaframın ileri hareketiyle akışkan üst bölümdeki çıkış PTFE topuna doğru itilir.
5) Çıkış PTFE Topu
Akışkan çıkış küresine çarpar, top yukarı kalkar ve basma hattına geçişe izin verir.
6) Çıkış Portu (Outlet)
Akışkan artık pompadan çıkar ve basma hattına yönlendirilir.
Kullanılan Kimyasala Göre Diyafram Seçimi
| AKIŞKAN | KULLANIM ALANLARI | POMPA | POMPA GÖVDESİ | DİYAFRAM |
| FERRİC CHLORİDE | Demir üç klorür oluşumu, galvaniz firmalarında atık (çürük) hidroklorik asitlerin işlenmesi ile elde edilirler. Bu sayede atık hidroklorik asitlerin bertarafı sağlanmış olur ve geri dönüşüme kazandırılması sağlanır. Geri dönüşüm sayesinde ekonomiye katkısı sağlamış olup yeni bir ürün elde edilir. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| FEMİC NİTRAT | İşlenmiş etler; pastırma, sosis, sosisli sandviç, jambon, tavuk, hindi, rosto sığır eti ve salam gibi şarküteri etleri genellikle ilave nitrit ve nitrat içerir. Bu ilave gıdalardaki zararlı bakterilerin üremesini önler, tuzlu tat verir aynı zamanda da etin kırmızı-pembe görünmesini sağlar. Nitratlar; nitritlere dönüşür ve midenin asidik ortamında da nitritler ette yoğunlaşan belirli bileşenlerle etkileşime girerek potansiyel kanserojen olan N-nitroso bileşiklerini oluştururlar. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| DETERJAN ÇÖZELTİLERİ | Konsantre temizlik ürünü, su ile çoğaltılarak kullanılan ürünlerdir. Diğer doğrudan kullanım temizlik ürünleriyle kıyaslandığında daha yoğun bir yapıya sahip olan konsantre temizlik ürünleri temizlikte de yüksek performans sağlar. Aynı zamanda sulandırılarak çoğaldığı için daha az yer kaplar. Bu sayede taşınma ve muhafaza edilmesi daha kolaydır. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
ETER |
96 yüksek bir setan numarasına sahip olduğundan benzinli ve dizel motorlarda hidrokarbonlar ile karıştırılarak kullanılır | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| KREMA | Krema, homojenizasyondan önce süt yüzeyinden toplanan yüksek yağ içeriğine sahip kaymak veya süt ürünü. Homojenize olmayan sütte daha az yoğunluktaki yağ yavaşça yukarıda toplanır. Sanayide bu süreç krema makinesi olarak adlandırılan ve santrifüj gibi merkezkaç kuvveti yardımıyla çalışan bir makineyle hızlandırılır. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| MISIR YAĞI | Mısır yağı mısırın buğday rüşeyminden elde edilen bitkisel yağdır. Ana kullanım alanı, pişirme alanıdır. Yüksek duman noktası rafine mısır yağını değerli bir kızartma yağı yapar. Aynı zamanda bazı margarinlerde önemli bir bileşendir. Mısır yağı genellikle diğer birçok bitkisel yağ türünden daha ucuzdur. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| PAMUK YAĞI | Pamuk yağı, pamuk lifi, hayvan yemi ve yağ için yetiştirilen çeşitli türlerdeki pamuk bitkilerinin tohumlarından elde edilen bir yemeklik yağdır. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| KARBONMONOKSİT | Karbonmonoksit, CO formülüne sahip sadece bir karbon ve bir oksijen atomundan oluşan inorganik bileşiktir. Karbonmonoksitte karbon ve oksijen arasında üçlü bağ vardır. Endüstride jeneratör gazı, su gazı, kuvvet gazı ve hava gazı içinde kullanılır. Yakıt olarak da kullanılmaktadır. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| ŞEKER KAMIŞI LİKÖRÜ | Damıtılmış içki, alkol fermantasyonundan geçmiş olan tahıl, meyve veya sebzelerin damıtılmasıyla üretilen bir alkollü içkidir. Damıtma işlemi, sıvıyı saflaştırır ve alkol içeriği oranını artırmak amacıyla su gibi seyreltici bileşenleri uzaklaştırır | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| KALSİYUM KLORÜR |
|
PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| KALSİYUM NİTRAT |
Kalsiyum nitrat gübresinin faydalarını daha iyi anlamak için, kalsiyum eksikliğinin sonuçlarını bilmek gerekiyor. Domateste kalsiyum eksikliği olduğunda çürüklük, salatalık yetişticiliği sırasında uç yanıklığı, patates yetiştiriciliği sırasında ise iç pas lekelenmesi görülüyor. Kalsiyum nitrat gübresi kullanımı bu sorunların önüne geçmeye yardımcı oluyor. |
PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| BÜTANOL | Kaplama ürünleri, yıkama ve temizlik ürünleri, yapıştırıcılar ve dolgu macunları, yakıtlar, yağlayıcılar ve gresler, dolgu maddeleri, macunlar, sıvalar ve modelleme kilinde kullanılan bir kimyasaldır. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| BRONZER | Bronzerlar genellikle üç farklı formda karşımıza çıkar: toz, krem ve likit. Krem bronzer, özellikle kuru ciltler için mükemmel bir seçenektir çünkü ciltte daha doğal ve ışıltılı bir bitiş sağlar. Toz bronzer ise yağlı ciltler için daha uygundur çünkü mat bir bitiş sunar ve gün boyu kalıcıdır. Likit bronzerlar ise hem krem hem de toz bronzerların özelliklerini bir arada sunarak, her cilt tipi için kullanılabilir bir seçenek oluşturur. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| TEREYAĞ | Tereyağı, ana maddesi süt yağı olan bir mandıra ürünüdür. Tereyağının bileşiminde yaklaşık %80 oranında süt yağı, su, süt şekeri, mineraller, kolesterin, suda çözülmüş vitaminler, protein, asitler ve aroma veren maddeler yer alır. Tereyağı, gıda ve kozmetik sanayisinde kullanılan bir hammaddedir. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| AĞIR YAKIT YAĞI | Fuel oil ya da yağ yakıt, ham petrolün damıtılmasından meydana gelir. Çeşitli fraksiyonları vardır. Fraksiyonlar; Heavy Fuel Oil, Marine Gas Oil, Residual Fuel Oil ve Light Fuel Oil olarak ayrılır. Koyu renkte, az akışkan bir petrol ürünüdür. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| BİRA | Bira, dünyadaki en eski ve en yaygın alkollü içeceklerden biridir. Su ve çaydan sonra en popüler üçüncü içecektir. Bira tahıldan üretilirː Yaygın olarak malt arpa kullanılır ama buğday, mısır ve pirinç de kullanılan ürünler arasındadır. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| BLAST FUMASE GAS | Yüksek fırın gazı, demir cevherinin kokla birlikte metalik demire indirgenmesi sırasında ortaya çıkan yüksek fırınların bir yan ürünüdür. Yaklaşık 3,5 MJ/m³ gibi çok düşük bir ısıtma değerine sahiptir, çünkü hacimce yaklaşık %51 nitrojen ve hacimce %22 yanıcı olmayan karbondioksitten oluşur. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
ASETİK ASİT |
Asetik asit veya etanoik asit CH₃COOH formüllü bir organik asittir, sirkeye ekşi tadını ve keskin kokusunu vermesiyle bilinir. Bu yüzden halk arasında sirke ruhu veya sirke asidi şeklinde de adlandırılır. Karboksilik asitlerin en küçüklerindendir. Doğada karbonhidratların yükseltgenmesiyle oluşur. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| TRİETİLBORAN | Trietilboran, Lockheed SR-71 Blackbird [ 2 ] ve öncülü A-12 OXCART'ı çalıştıran Pratt & Whitney J58 turbojet / ramjet motorlarında JP-7 yakıtını tutuşturmak için kullanıldı . Trietilboran, oksijene maruz kaldığında kolayca tutuştuğu için uygundur. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| TRİNİTROTOLUENE(TNT) | Trinitrotoluen (TNT) veya daha özel olarak 2,4,6-trinitrotoluen, C6H2(NO2)3CH3 formülüne sahip bir kimyasal bileşiktir. Bu sarı katı bazen kimyasal sentezde bir reaktif olarak kullanılsa da, daha çok uygun kullanım özelliklerine sahip bir patlayıcı madde olarak bilinmektedir. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| TRİKRESİL FOSFAT |
Alev - Geciktirici PlastiklerDaha önce de belirtildiği gibi, TCP plastiklerde alev geciktirici olarak yaygın olarak kullanılır. |
PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| AHŞAP YAĞI | Doğal olarak ahşaba nüfuz eder ve ahşabın içine işler. Ahşap yağı, ahşabın gözeneklerini doldurarak su geçirmezlik sağlar ve ahşabın oksijenden etkilenmesini önler. Bu sayede ahşap malzemelerin ömrü uzar ve dayanıklılığı artar. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| ASİMETRİK DİMETİL HİDRAZİN | UDMH, hipergolik roket yakıtlarında genellikle oksitleyici nitrojen tetroksit ile birlikte çift yakıtlı yakıt olarak ve daha az sıklıkla IRFNA (inhibe edilmiş kırmızı dumanlı nitrik asit) veya sıvı oksijen ile birlikte kullanılır | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| URİNE | Urine hücresel metabolizmanın suda çözünebilen yan ürünlerini içerir. Azot bakımından zengindirler ve üre, ürik asit ve kreatinin gibi dolaşım sisteminden temizlenmeleri gerekir. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| SEBZE SUYU | Sebze suyu, öncelikli olarak harmanlanmış sebzelerden yapılan ve ayrıca toz biçiminde elde edilen bir meyve suyu içeceğidir. Sebze suyu sık sık lezzet artırmak için elma veya üzüm gibi meyvelerle karıştırılır | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| BİTKİSEL YAĞ | Bitkisel yağ, bitkilerden elde edilen yağdır. Bitkisel yağlar yiyeceklerde ve yemek pişirmek amacıyla kullanılırlar. Bitkisel yağ üretiminde kullanılan en önemli bitkiler soya, palmiye yağı, kolza, kanola, zeytin ve ayçiçeği ile yer fıstığıdır. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| SİRKE | Sirke, yemeklerde, salatalarda tatlandırıcı olarak veya salamura gibi koruyucu olarak kullanılan su, asetik asit ve doğal aromalar içeren, kokulu, ekşi meyve suyudur. Çoğunlukla yoğun asitli meyvelerden yapılmaktadır. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| DİSTİLE SU | Boya sanayi Tekstil sanayi Kimya sanayi Enerji sanayi Daha günlük yaşama bakacak olursak ütü kullanırken de saf su tercih etmemiz gerekmektedir. Fakat saf suya erişimimiz kolay olmadığından musluk suyu kullanırız. Bu da ütüde kireçlenmeye sebep olmaktadır |
PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| SU | H2O saf suyu ve bileşiğini temsil eder, saf suya tabii en yakın örnek yağmur suyudur. Saf su canlılar için içilebilir su değildir, insanlara yararı yoktur. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| VİSKİ | Viski yapmak için mısır, arpa, çavdar ve hatta karabuğday gibi çeşitli tahıllar kullanılır. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| ŞARAP | Şarap, fermente üzüm suyundan elde edilen alkollü bir içecek. Teknik olarak her meyveyle yapılabilse de, yasal olarak sadece “şarap” olarak anılabilmesi için yapımında üzümden başka hammadde kullanılmaması gerekli. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| ÇİNKO KLORÜR | Korozyondan korunma amacıyla, çelik gibi diğer metallerin galvanize edilmesinde, Pirinç, nikelli gümüş, değişik lehimler, alman gümüşü gibi alaşımların yapımında, Genellikle otomotiv endüstrisinde döküm kalıplarında, Pillerin gövdelerinin yapımında kullanılır. |
PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |
| ÇİNKO SÜLFAT | Çinko sülfat, tarım sektöründe gübrelerde, hayvan yemi olarak, su arıtma, tekstil endüstrisi, ağaç koruma ve sağlık sektöründe kullanılan birçok üründe kullanılmaktadır. Ayrıca, çinko eksikliği durumunda beslenme takviyelerinde de kullanılır. | PB-ST | BLACK POLİPROPİLEN | TEFLON DİYAFRAM TEFLON TOP |

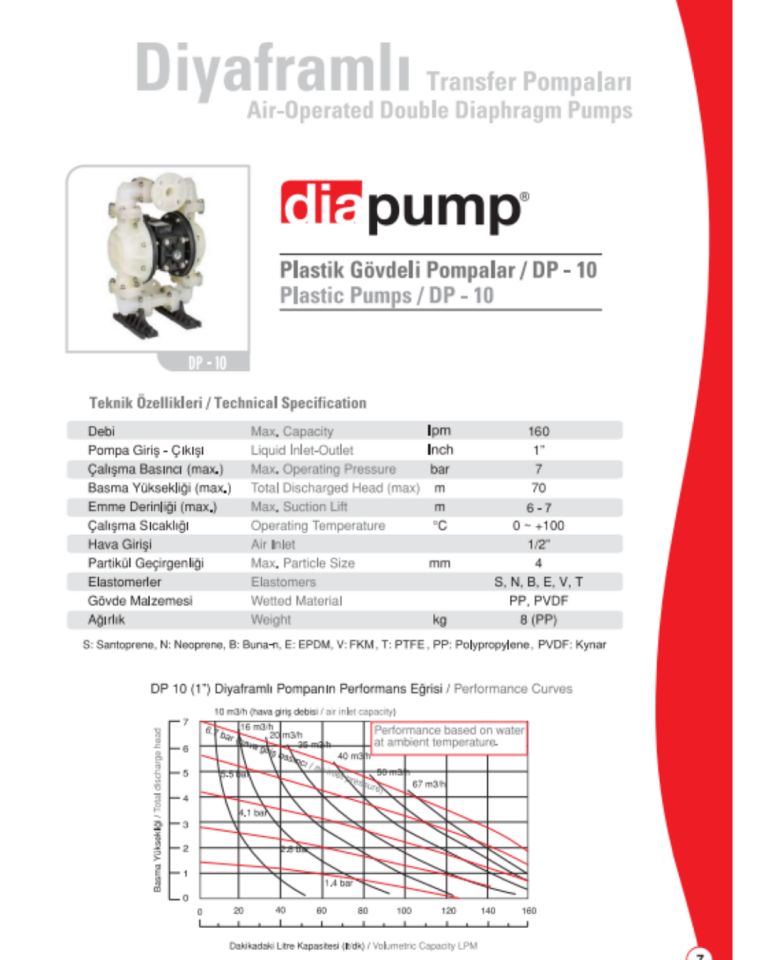

Detaylı Teknik Döküman İçin Buraya Tıklayabilirsiniz
| Max. Debi m3/h | : | 0-9,6 m3/h |
| Max. Yükseklik mSS | : | 0-84 Mss |
| Çıkış Ölçüsü | : | 1'' -25mm |
| Giriş Ölçüsü | : | 1''- 25 mm |
| Diyaframlı Pompa Diyaframı | : | Teflon |
| Diyaframlı Pompa Topu | : | Teflon |
| Pompa Gövdesi | : | Black Polypropylene |
