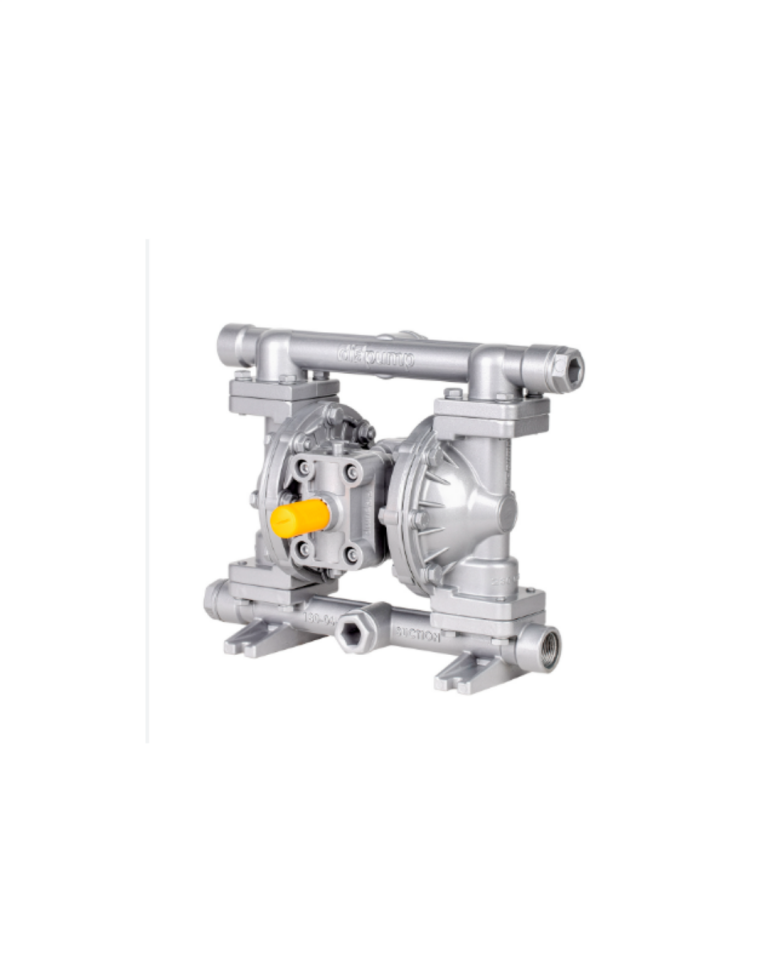

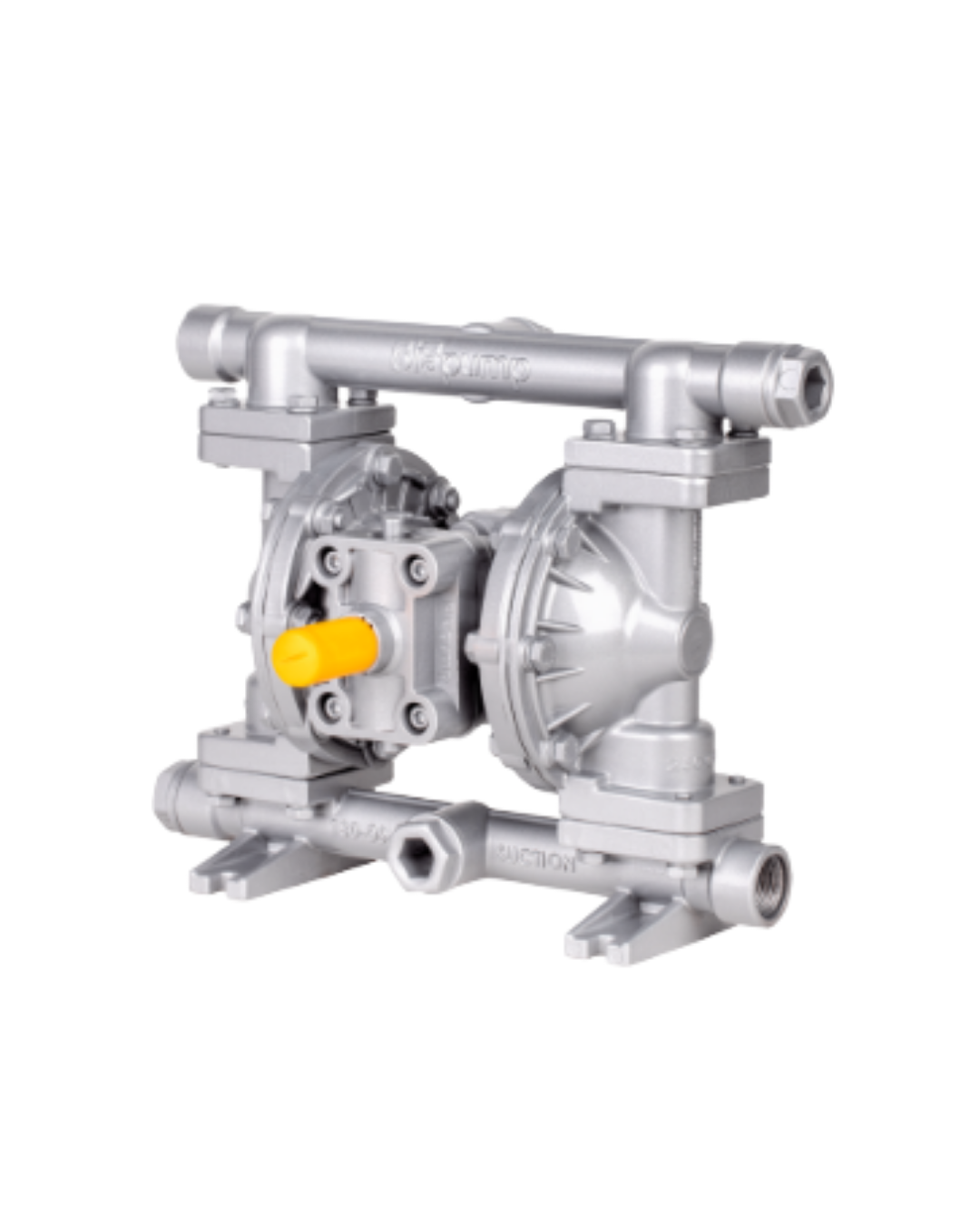

DP05X AL-SB Alüminyum Gövde Santoprene Diyafram Buna-N Toplu Diyaframlı Havalı Pompa 57 Lt/Dk 84 Mss 8,4 Bar 3/4'' inch
Lütfen satın almak istediğiniz pompayı seçmeden önce bizlere danışınız !!!!
Diapump DP05X AL-SB Metalik Diyaframlı Pompa, kompakt tasarımı, yüksek performansı ve kimyasal dayanıklı gövdesiyle endüstriyel sıvı transferi için geliştirilmiş bir modeldir.
Pompa gövdesi AL (Alüminyum) malzemeden, diyafram ve iç yüzeyleri ise diyaframı Neoprene topu ise Neoprene dir . Bu kombinasyon, Orta ve zayıf asitlere karşı dayanımı iyidir.Aşınma direnci yüksektir
DP05X AL-SB serisi, kimyasal dayanımı ve uygun fiyat performans oranı sayesinde
-
Yağlar (mineral yağ, hidrolik yağ)
-
Gres yağları (akabilir yoğunlukta)
-
Hafif alkaliler
-
Hafif kimyasal çözeltiler
-
Su & atıksu
-
Genel sanayi sıvıları
-
Gıda dışı temiz sıvılar
-
Lastik & kauçuk üretim alanları
-
Temizlik kimyasalları (aşındırıcı olmayan
çözücüler gibi birçok alanda güvenle kullanılmaktadır.
Asit ve bazlara karşı direnci azdır, hafif gövde avantajı sunar.Teflon diyafram, elastik yapısı ile uzun ömürlü çalışma, stabil debi, düşük titreşim ve sessiz performans sağlar.

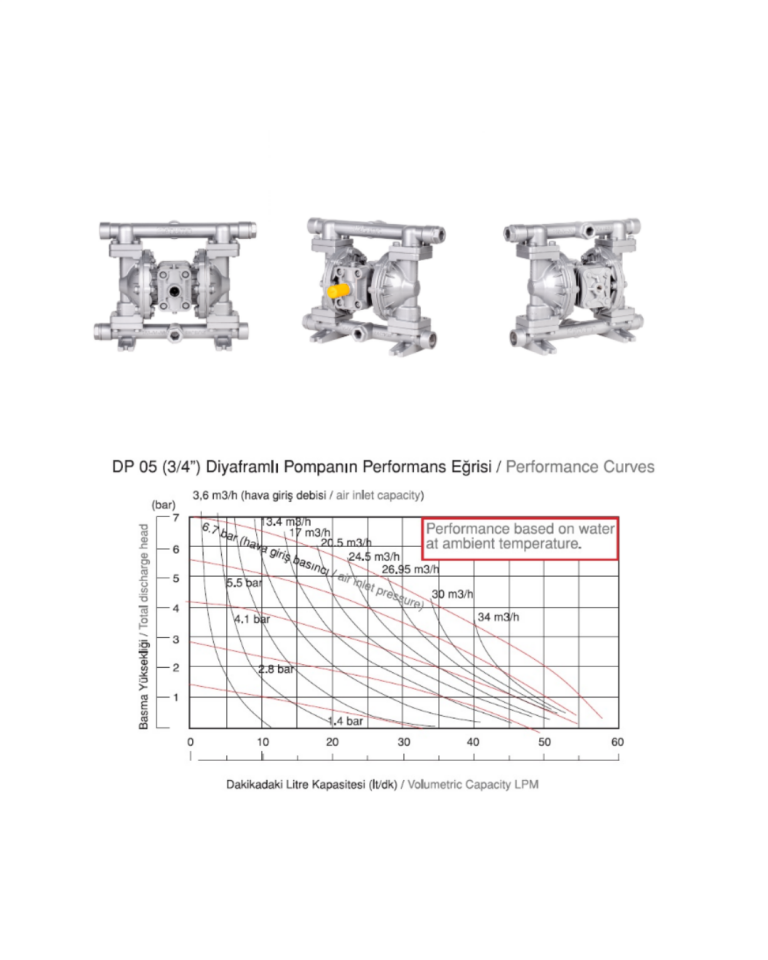

Teknik Özellikler:
| Özellik | Değer |
|---|---|
| Model | Diapump DPX05 AL-SB |
| Bağlantı Giriş / Çıkış | 1" |
| Bağlantı Tipi | Dişli |
| Kapasite Aralığı | 0 – 57 lt/dk |
| Basma Mesafesi (Head) | 0 – 84mSS |
| Maks. Emiş Yüksekliği | 6-8 m |
| Maks. Katı Parça Geçişi | 3 mm |
| Pompa Gövde Malzemesi | Alüminyum (AL) |
| Pompa İç Malzemeleri | Teflon Diyafram Teflon Top |
| Hava Bağlantısı | 3/4" |
| Maks. Hava Çalışma Basıncı |
0-8,4bar |
| Hava Tüketimi | 3,6 – 34 m³/h |
AL-SB Malzeme Özellikleri:
Düşük Asit konsantrasyonlu asitlerde kullanılır (yüksek asit uygulamalar için PVDF-T önerilir)
| Diyafram Malzemesi | Dayanım Sıcaklığı (°C) | Dayanım Özellikleri |
|---|---|---|
| Neoprene | -22 / +90 | Bitkisel yağlara dayanıklı, aşınmaya dirençli; asit ve ketonlarda önerilmez. |
| Buna-N (Nitril) | -22 / +87 | Yağ, su, hidrolik sıvılarda dayanıklı; kimyasallara karşı orta direnç. |
| EPDM | -40 / +138 | Kimyasallara dayanıklı; yağ ve solventlere karşı zayıf. |
| Teflon (PTFE) | -35 / +100 | Asit, baz, solvent ve ağır kimyasallarda üstün dayanım. |
| Viton | -40 / +175 | Asit, solvent, yağ ve yakıtlarda mükemmel dayanım. |
| Santopren | -40 / +135 | Orta-zayıf asitlerde ve aşındırıcı sıvılarda yüksek dayanım. |
| Polipropilen (PP) | 0 / +82 | Asitlere ve kimyasallara dayanıklı; gıda ve kozmetik sıvılarda ideal. |
Diyaframlı pompalarda akışkan sadece şu parçalara temas eder
✔️ 1. Pompa Gövdesi (PP, PVDF, Alüminyum, Paslanmaz)
✔️ 2. Diyafram
✔️ 3. Toplar (Ball Valves)
✔️ 4. Yuvalar (Valve Seats)
✔️ 5. Islak Parçalar (Wet-End)
Detaylı Kimyasal Dayanım Tablosuna Bu linkten Ulaşabilirsiniz
Nitril (NBR) Top & Nitril Diyafram
Özellikler
-
Yağ ve yakıtlara dayanımı çok yüksektir
-
Mineral yağ, motor yağı, hidrolik yağlar için en ideal malzemedir
-
Alifatik hidrokarbonlara dayanıklıdır
-
Dizel, mazot, benzin gibi yakıtları güvenle aktarır
-
Su bazlı kimyasallarda ve hafif alkalilerde çalışır
-
Genel mekanik dayanımı yüksektir
-
UV ve ozon dayanımı düşüktür (dış ortamda korunmalıdır)
-
Solventlere karşı neoprene'den daha güçlü, teflon kadar güçlü değildir
-
80–100°C sıcaklığa kadar kullanılabilir
Uygun Akışkanlar
-
Mineral yağlar
-
Motor yağları
-
Hidrolik yağlar
-
Mazot, dizel, gazyağı
-
Benzin (kısa süreli temas)
-
Alifatik hidrokarbonlar
-
Yağ bazlı boyalar
-
Bitkisel ve hayvansal yağlar
-
Sabunlu çözeltiler
-
Hafif alkaliler
-
Su & Atıksu
Nitril (NBR) Kullanılmaması Gereken Akışkanlar
-
Güçlü asitler
-
Hidroklorik asit (tuz ruhu)
-
Sülfürik asit (yüksek derişim)
-
Nitrik asit
-
Fosforik asit
-
Aromatik solventler (Toluen, Ksilen)
-
MEK, Aseton (yüksek seviyede şişme yapabilir)
-
Aşındırıcı kimyasallar
-
Klorlu çözücüler
-
Ozon / UV yoğun ortamlarda (çatlama yapar)
Kullanım Alanları
DPX05 AL-SB (Nitril / NBR) için uygun olan sektörler:
-
Boya üretimi (yağ bazlı boya – solventsiz sistemler)
-
Akaryakıt transferi (mazot, dizel, gazyağı)
-
Yağ dolum tesisleri
-
Otomotiv yağ servisleri
-
Hidrolik yağ transferi
-
Madeni yağ firmaları
-
İnşaat kimyasalları (yağ bazlı)
-
Fabrika bakım – servis alanları
-
Endüstriyel yağlama sistemleri
-
Makine bakım hatları
-
Petro-kimya yağlama üniteleri
Hangisini Ne Zaman Seçmeliyim?
-
Yağ + Yakıt + Hidrolik yağ + Mazot
➜ Kesinlikle Nitril (NBR) — DPX05 AL-N -
Solvent + Kimyasal + Aseton + Tiner + MEK + Asit
➜ Kesinlikle PTFE (Teflon) — DPX05 AL-TC / AL-T -
Su + Hafif alkaliler + Temizlik kimyasalları
➜ Neoprene (N) tercih edilir (ekonomik seçenek) -
Akışkanın tam içeriği bilinmiyorsa
➜ Teflon önerilir (en geniş kimyasal dayanım)
Akışkan Önce Ne ile Temas Eder?
Bir diyaframlı pompa içinde:
-
İlk temas top (ball)
-
Sonra diyafram
-
En son gövde duvarı
Bu yüzden en kritik malzeme:
Top + Diyafram
Gövde mi Daha Önemli? Yoksa Top/Diyafram mı?
EN DOĞRU SIRALAMA:
-
Top & Diyafram Dayanımı
-
Gövde Dayanımı
Gövde, top/diyaframdan daha zayıf olursa:
-
Akışkan diyaframa dayanır
-
Topa dayanır
-
Ama gövdeyi eritip çatlatır
-
Pompa tamamen kullanılamaz hale gelir
Bu yüzden:
Yağ + Yakıt + Hidrokarbon → ALÜMİNYUM GÖVDE + Nitril top/diyafram doğru kombinasyondur
Asit + güçlü çözücü → PP Black veya PVDF gövde + PTFE top/diyafram gereklidir
| Çıkış Ölçüsü | : | 1'' -25mm |
| Giriş Ölçüsü | : | 1''- 25 mm |
| Diyaframlı Pompa Diyaframı | : | Santroprene |
| Diyaframlı Pompa Topu | : | Buna - N |
| Pompa Gövdesi | : | Alüminyum |
