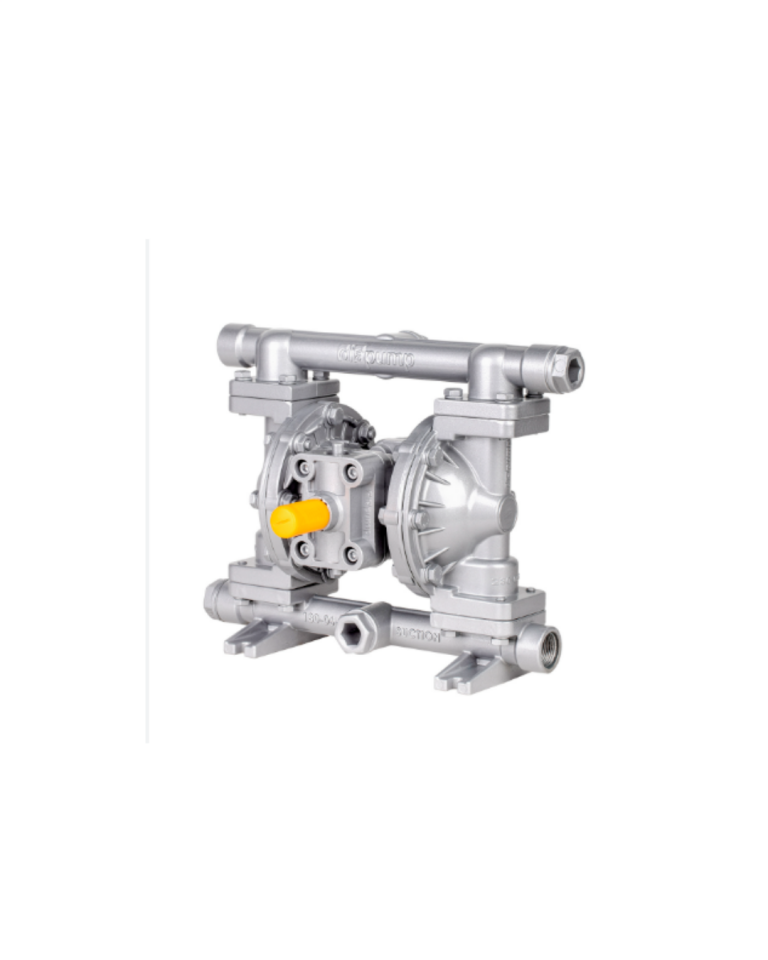

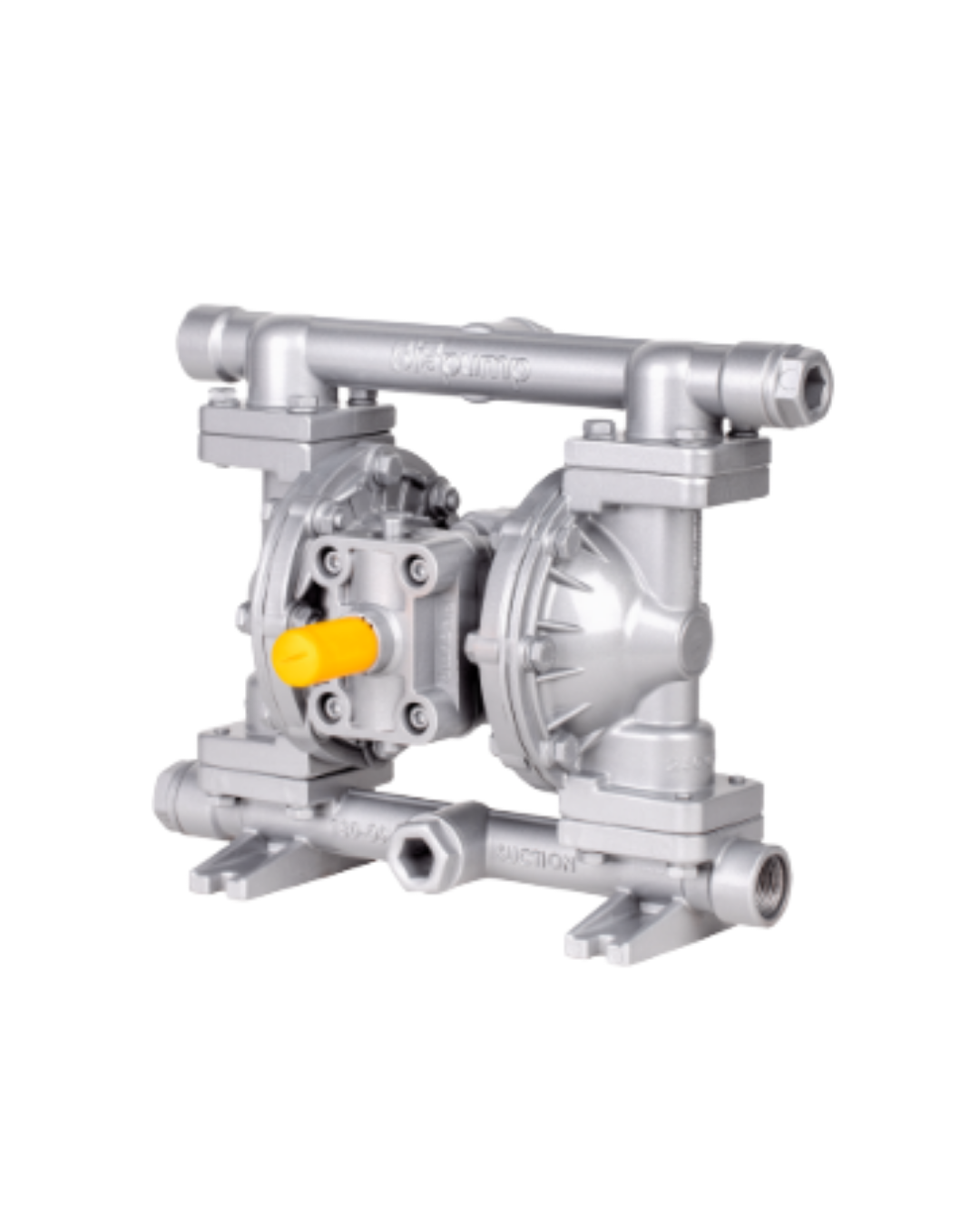

DP05X AL-N Alüminyum Gövde Teflon Diyafram Neoprene Toplu Diyaframlı Havalı Pompa 57 Lt/Dk 84 Mss 8,4 Bar 3/4'' inch
Lütfen satın almak istediğiniz pompayı seçmeden önce bizlere danışınız !!!!
Diapump DP05X AL-N Metalik Diyaframlı Pompa, kompakt tasarımı, yüksek performansı ve kimyasal dayanıklı gövdesiyle endüstriyel sıvı transferi için geliştirilmiş bir modeldir.
Pompa gövdesi AL (Alüminyum) malzemeden, diyafram ve iç yüzeyleri ise diyaframı Neoprene topu ise Neoprene dir . Bu kombinasyon, Orta ve zayıf asitlere karşı dayanımı iyidir.Aşınma direnci yüksektir
DP05X AL-N serisi, kimyasal dayanımı ve uygun fiyat performans oranı sayesinde
-
Yağlar (mineral yağ, hidrolik yağ)
-
Gres yağları (akabilir yoğunlukta)
-
Hafif alkaliler
-
Hafif kimyasal çözeltiler
-
Su & atıksu
-
Genel sanayi sıvıları
-
Gıda dışı temiz sıvılar
-
Lastik & kauçuk üretim alanları
-
Temizlik kimyasalları (aşındırıcı olmayan
çözücüler gibi birçok alanda güvenle kullanılmaktadır.
Asit ve bazlara karşı direnci azdır, hafif gövde avantajı sunar.Teflon diyafram, elastik yapısı ile uzun ömürlü çalışma, stabil debi, düşük titreşim ve sessiz performans sağlar.

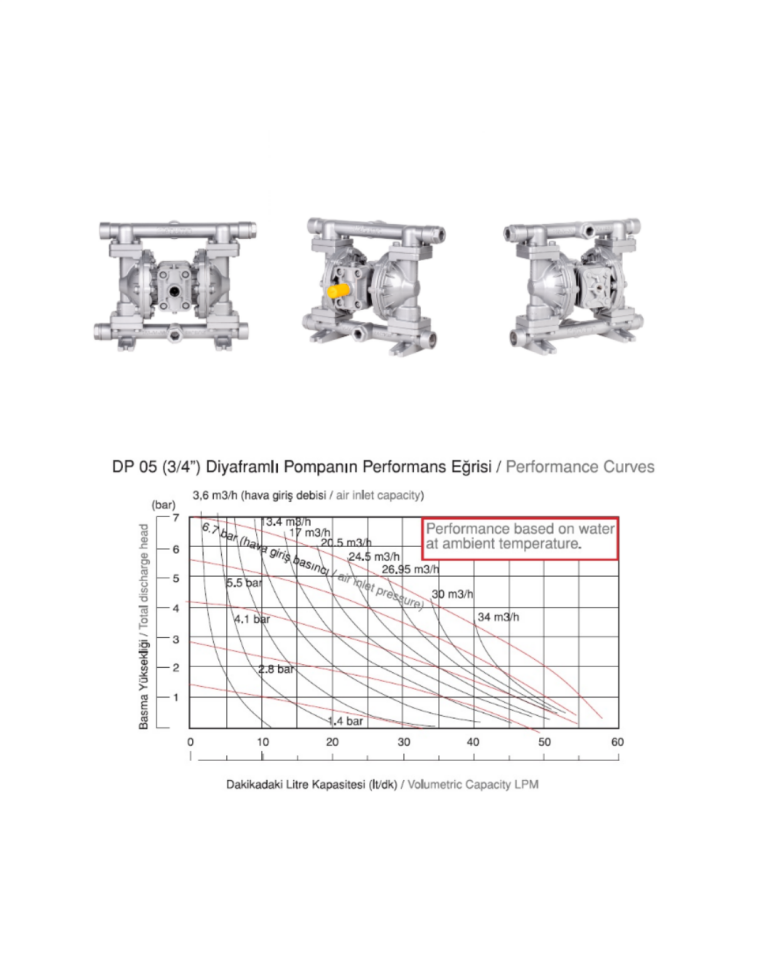

Teknik Özellikler:
| Özellik | Değer |
|---|---|
| Model | Diapump DPX05 AL-N |
| Bağlantı Giriş / Çıkış | 1" |
| Bağlantı Tipi | Dişli |
| Kapasite Aralığı | 0 – 57 lt/dk |
| Basma Mesafesi (Head) | 0 – 84mSS |
| Maks. Emiş Yüksekliği | 6-8 m |
| Maks. Katı Parça Geçişi | 3 mm |
| Pompa Gövde Malzemesi | Alüminyum (AL) |
| Pompa İç Malzemeleri | Teflon Diyafram Teflon Top |
| Hava Bağlantısı | 3/4" |
| Maks. Hava Çalışma Basıncı |
0-8,4bar |
| Hava Tüketimi | 3,6 – 34 m³/h |
AL-N Malzeme Özellikleri:
Düşük Asit konsantrasyonlu asitlerde kullanılır (yüksek asit uygulamalar için PVDF-T önerilir)
| Diyafram Malzemesi | Dayanım Sıcaklığı (°C) | Dayanım Özellikleri |
|---|---|---|
| Neoprene | -22 / +90 | Bitkisel yağlara dayanıklı, aşınmaya dirençli; asit ve ketonlarda önerilmez. |
| Buna-N (Nitril) | -22 / +87 | Yağ, su, hidrolik sıvılarda dayanıklı; kimyasallara karşı orta direnç. |
| EPDM | -40 / +138 | Kimyasallara dayanıklı; yağ ve solventlere karşı zayıf. |
| Teflon (PTFE) | -35 / +100 | Asit, baz, solvent ve ağır kimyasallarda üstün dayanım. |
| Viton | -40 / +175 | Asit, solvent, yağ ve yakıtlarda mükemmel dayanım. |
| Santopren | -40 / +135 | Orta-zayıf asitlerde ve aşındırıcı sıvılarda yüksek dayanım. |
| Polipropilen (PP) | 0 / +82 | Asitlere ve kimyasallara dayanıklı; gıda ve kozmetik sıvılarda ideal. |
Diyaframlı pompalarda akışkan sadece şu parçalara temas eder
✔️ 1. Pompa Gövdesi (PP, PVDF, Alüminyum, Paslanmaz)
✔️ 2. Diyafram
✔️ 3. Toplar (Ball Valves)
✔️ 4. Yuvalar (Valve Seats)
✔️ 5. Islak Parçalar (Wet-End)
Detaylı Kimyasal Dayanım Tablosuna Bu linkten Ulaşabilirsiniz
Alüminyum Gövdeli Pompanın Kullanıldığı Sektörler
En Uygun Kullanım Alanları:
-
Solvent transferi
-
Boya, vernik, tiner
-
Mürekkep
-
Mazot, dizel, benzin
-
Reçine
-
Yapıştırıcılar
-
Petrol türevleri
-
Endüstriyel yağlar
-
Kimyasal çözücüler
Kullanılmaması Gereken Alanlar:
-
Hidroklorik asit (tuz ruhu)
-
Sülfürik asit yüksek derişim
-
Nitrik asit
-
Fosforik asit
-
Asit bazlı temizlik kimyasalları
Asit ile mutlaka PP Black veya PVDF gövde seçilmelidir.
Teflon (PTFE) Top & Teflon Diyafram
Özellikler
-
Kimyasal dayanımı en yüksek malzemedir.
-
Neredeyse tüm kimyasallarla uyumludur.
-
Solventleri (MEK, Aseton, Tiner, Toluen, IPA) rahatlıkla taşır.
-
Yakıt ve petrokimyasallara karşı dayanıklıdır.
-
Sıcaklığa dayanımı yüksektir (100°C üzeri).
-
Sıfıra yakın şişme yapar.
Kullanım Alanları
-
Solvent üretimi
-
Boya & vernik sektörleri
-
Kimya fabrikaları
-
Mürekkep tesisleri
-
Asit depolama alanları
-
Çözücü geri dönüşüm
-
Yakıt & petrol transferi
-
Farmasötik çözücüler
Neoprene Top & Neoprene Diyafram
Özellikler
-
Çok elastik ve aşınma direnci yüksek
-
Hafif kimyasallara toleranslı
-
Yakıt ve solventlere dayanmaz
-
Ekonomik bir tercihtir
-
60–80°C sıcaklıklarda uygundur
Uygun Akışkanlar
-
Mineralli yağlar
-
Hidrolik yağlar
-
Dizel dışı yağ türevleri
-
Hafif alkaliler
-
Sabunlu çözeltiler
-
Su & atıksu
-
Deterjanlar
-
Temizlik sıvıları (aşındırıcı olmayan)
Neoprene Kullanılmaması Gereken Akışkanlar
-
Solventler
-
Tiner, MEK, Aseton
-
Yakıtlar
-
Asitler
-
Aşındırıcı kimyasallar
-
Aromatik hidrokarbonlar
-
Çoğu çözücü
Hangisini Ne Zaman Seçmeliyim?
Kimyasal + Solvent + Yakıt ➜ Kesinlikle DPX05 AL-T (PTFE)
Yağ + Sabun + Hafif alkaliler ➜ DPX05 AL-N (Neoprene)
Belirsiz akışkanlarda ➜ Teflon önerilir (en geniş kimyasal dayanım)
KULLANILAN ANA SEKTÖRLER
DPX05 AL-T – Teflon
-
Kimyasal üretim
-
Solvent depoları
-
Boya tesisleri
-
Mürekkep üretimi
-
Petrokimya
-
Yapıştırıcı üretimi
-
Endüstriyel temizleme çözücüleri
-
Laboratuvar / AR-GE
DPX05 AL-N – Neoprene
-
Yağ üreticileri
-
Atölye & bakım alanları
-
Su arıtma
-
Metal işleme yağları
-
Sabun fabrikaları
-
Temizlik kimyasalları üretimi
-
Kağıt & ambalaj sektörü
Akışkan Önce Ne ile Temas Eder?
Bir diyaframlı pompa içinde:
-
Akışkan önce toplara (ball) temas eder
-
Ardından diyaframa temas eder
-
Daha sonra gövde duvarına temas eder
Dolayısıyla top + diyafram malzemesi en kritik bölgedir.
Gövdenin Dayanımı mı Daha Önemli Yoksa Top/Diyaframın mı?
EN DOĞRUSU:
Gövde dayanımı, diyafram ve topların dayanımından düşük olmamalıdır.
Aksi halde:
-
Akışkan top ve diyaframa dayanır,
-
Ama gövdeyi eritip çatlatabilir,
-
Pompa gövdesi delinirse pompa tamamen kullanılamaz hale gelir.
| Max. Debi m3/h | : | 0-3,4 m3/h |
| Max. Yükseklik mSS | : | 0-84 Mss |
| Çıkış Ölçüsü | : | 3/4'' |
| Giriş Ölçüsü | : | 3/4'' |
| Diyaframlı Pompa Diyaframı | : | Neoprene |
| Diyaframlı Pompa Topu | : | Neoprene |
| Pompa Gövdesi | : | Alüminyum |
